Co znamená PA6? Polyamid 6 vysvětlen

Co znamená PA6?

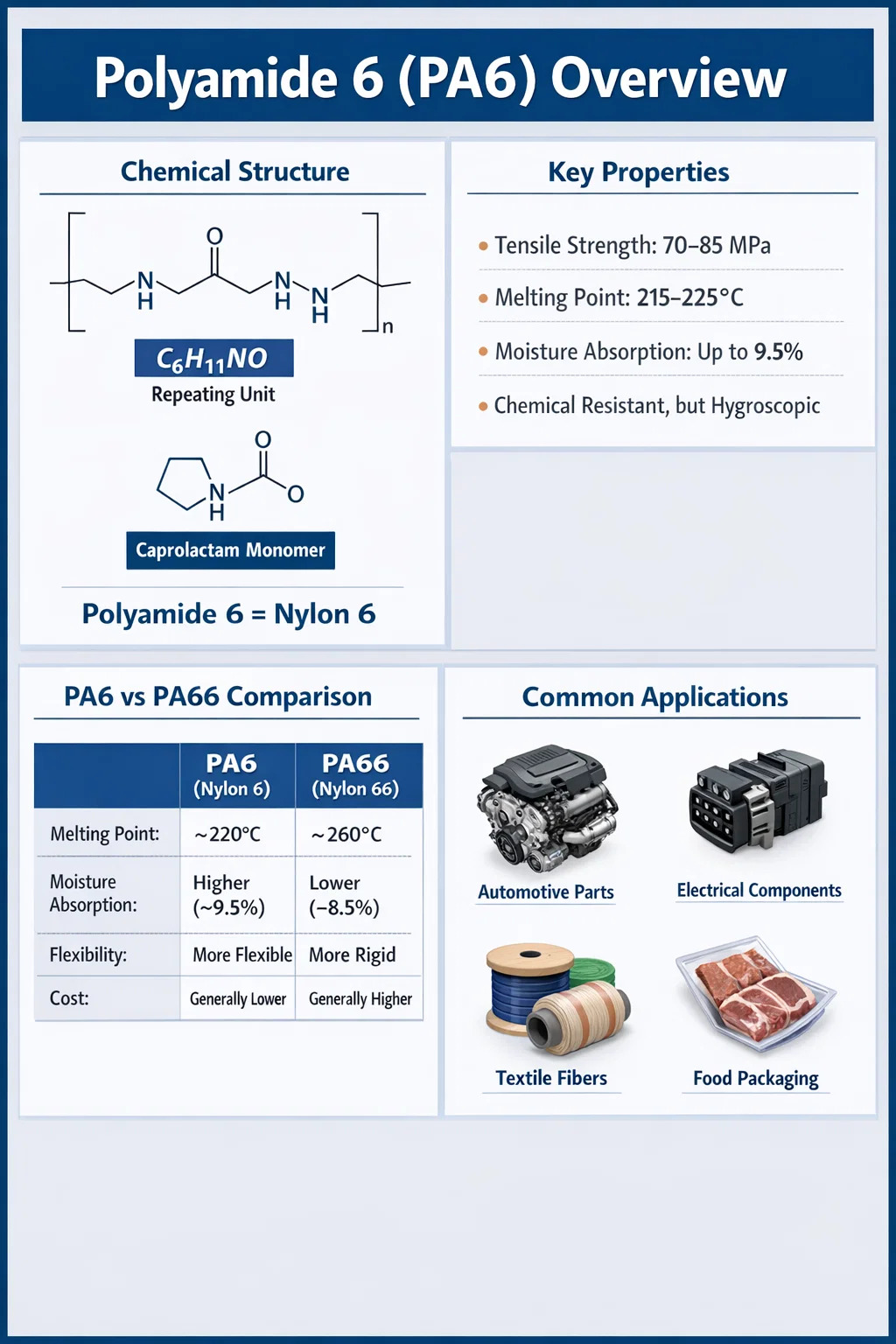

PA6 znamená Polyamid 6 semikrystalický termoplastický polymer vyrobený polymerací kaprolaktamu s otevřením kruhu. Patří do širší rodiny nylonu a je jedním z nejpoužívanějších technických plastů na světě. "6" se týká šesti atomů uhlíku v opakující se monomerní jednotce odvozené od kaprolaktamu (C6H11NO). PA6 je také běžně označován jako Nylon 6 a oba termíny popisují stejný základní materiál.

V průmyslovém a technickém kontextu se PA6 a polyamid 6 používají zaměnitelně. Najdete jej označený jako PA6 v technických listech, jako Nylon 6 v komerčních seznamech produktů a někdy jako polykaprolaktam ve vědecké literatuře. Bez ohledu na značku se všechny tyto názvy týkají stejné struktury základního řetězce polymeru definované opakujícími se amidovými vazbami (-CO-NH-) podél polymerního řetězce.

Polyamid 6 je celosvětově jedním z nejspotřebovanějších technických termoplastů. Roční objem výroby přesahuje 4 miliony metrických tun a tento materiál je nedílnou součástí průmyslových odvětví od automobilového průmyslu a elektroniky po textil a balení potravin. Pochopení toho, co PA6 znamená, je pouze výchozí bod – jeho chemie, výkonnostní charakteristiky a chování při zpracování definují, proč se stal tak komerčně dominantním.

Chemie za polyamidem 6

Polyamid 6 se syntetizuje hydrolytickou polymerací s otevřením kruhu e-kaprolaktamu, cyklického amidu. Tento proces se zásadně liší od polyamidu 66 (PA66), který se vyrábí kondenzační polymerací dvou samostatných monomerů — hexamethylendiaminu a kyseliny adipové. Jediný monomerní původ PA6 mu dává jednotnější a mírně pružnější strukturu řetězce ve srovnání s PA66.

Amidová skupina (-CONH-) opakující se podél páteře PA6 je zodpovědná za mnoho z jejích klíčových charakteristik, včetně:

• Silná mezimolekulární vodíková vazba, která přispívá k mechanické tuhosti a vysokému bodu tání
• Afinita k molekulám vody, což vede k absorpci vlhkosti (hygroskopicita), která ovlivňuje rozměrovou stabilitu
• Chemická odolnost vůči olejům, tukům, palivům a většině organických rozpouštědel
• Citlivost na silné kyseliny a zásady, které mohou hydrolyzovat amidovou vazbu

Stupeň krystalinity v polyamidu 6 se typicky pohybuje od 35 % až 45 % v závislosti na podmínkách zpracování. Vyšší krystalinita koreluje s větší tuhostí, pevností a chemickou odolností, zatímco nižší krystalinita zvyšuje rázovou houževnatost a pružnost. Tuto rovnováhu lze vyladit pomocí nukleačních činidel, rychlostí chlazení a žíhacích protokolů během výroby.

Molekulová hmotnost komerčních typů PA6 se značně liší. Standardní jakosti pro vstřikování mají typicky číselné průměrné molekulové hmotnosti (Mn) v rozmezí 15 000 až 40 000 g/mol zatímco varianty pro vlákna a fólie mohou dosáhnout vyšších molekulových hmotností, aby splnily specifické požadavky na tah a prodloužení.

Klíčové fyzikální a mechanické vlastnosti PA6

Výkonnostní profil polyamidu 6 z něj činí jeden z nejvšestrannějších dostupných technických termoplastů. Následující tabulka shrnuje typické vlastnosti neplněného, standardního PA6 ve stavu suchém po vylisování (DAM):

Jednou vlastností, která vyžaduje pečlivou pozornost, je absorpce vlhkosti. PA6 absorbuje vlhkost z prostředí a při nasycení (rovnovážný obsah vlhkosti nebo EMC) se vlastnosti výrazně mění. Pevnost v tahu může klesnout 20–30 % , zatímco odolnost proti nárazu a prodloužení při přetržení se zlepšují. To znamená, že díly PA6 testované v kondicionovaném stavu (mokré) se chovají zcela odlišně od stejných dílů testovaných bezprostředně po formování (suché). Inženýři s tím musí počítat při navrhování konstrukčních aplikací.

Tepelné chování

Polyamid 6 má bod tání kolem 220 °C, což jej pohodlně řadí do oblasti středněteplotních technických plastů. Jeho teplota průhybu za tepla (HDT) při zatížení 1,8 MPa je přibližně 55–65 °C pro neplněné druhy, ale s vyztužením skelnými vlákny se dramaticky zvyšuje – 30% sklem plněný PA6 může dosáhnout HDT 200 °C nebo vyšší . Díky tomu je vyztužený PA6 vhodný pro aplikace pod kapotou automobilů, kde je vystavení teplu každodenní realitou.

PA6 vs PA66: Jak se liší a kdy je zvolit

Polyamid 6 a Polyamid 66 jsou dvě komerčně nejdůležitější třídy nylonu a jsou často srovnávány. I když sdílejí podobnou chemickou rodinu, jejich rozdíly jsou důležité v reálných aplikacích.

Pro většinu univerzálních aplikací – spotřební zboží, nekonstrukční pouzdra, textilní vlákna – je PA6 preferovanou volbou kvůli nižší ceně, lepší tekutosti během vstřikování a vynikající estetice povrchu. Pro náročné automobilové nebo průmyslové aplikace vyžadující trvalé vystavení teplotám nad 150 °C má PA66 výhodu. Se stabilizačními pakety a skleněnou výztuhou však lze PA6 zkonstruovat tak, aby překonal velkou část této výkonnostní mezery.

Běžné třídy a složení polyamidu 6

Syrový neplněný PA6 je jen základní. Komerční prostředí zahrnuje desítky modifikovaných jakostí navržených pro konkrétní výkonnostní cíle. Hlavní kategorie jsou:

PA6 vyztužený skleněnými vlákny

Přidání skleněných vláken při zatížení 15 %, 30 % nebo 50 % hmotnosti přemění PA6 na konstrukční materiál. Třída PA6 plněná 30% sklem obvykle poskytuje pevnost v tahu 160–180 MPa a modul v ohybu 8 000–10 000 MPa – zhruba trojnásobek až čtyřnásobek tuhosti neplněné základní pryskyřice. Tato zesílená varianta je standardní volbou pro konstrukční držáky, kryty motoru, elektrické skříně a nosné spony v automobilových sestavách.

Nehořlavý PA6

Pro elektrické a elektronické aplikace obsahují polyamid 6 třídy zpomalující hoření (FR) bezhalogenová nebo halogenová aditiva, aby bylo dosaženo hodnocení UL 94 V-0 při specifikovaných tloušťkách stěn, často tenkých až 0,4 mm. Tyto třídy jsou kritické pro kryty jističů, základny relé, těla konektorů a další součásti, kde musí být riziko vznícení minimalizováno v souladu s normami IEC 60695 a UL.

Impact-Modified PA6

Zpevnění pryže pomocí elastomerních modifikátorů, jako je EPDM nebo polyolefiny roubované anhydridem kyseliny maleinové podstatně zlepšuje odolnost proti nárazu při nízkých teplotách. Super houževnaté třídy PA6 mohou dosáhnout hodnot Charpyho vrubového nárazu 50–80 kJ/m² ve srovnání s 5–8 kJ/m² standardních tříd. Tyto formulace se používají ve sportovních potřebách, krytech nástrojů a součástech automobilových nárazníků.

Tepelně stabilizovaný PA6

Standardní PA6 podléhá tepelné oxidační degradaci nad 100 °C ve scénářích dlouhodobé expozice. Tepelně stabilizované druhy obsahují stabilizační systémy na bázi mědi nebo bráněných aminů pro prodloužení nepřetržité životnosti při teplotách 120–130 °C. To je důležité pro sací potrubí vzduchu, součásti chladicího systému a další díly v blízkosti automobilových subsystémů generujících teplo.

Třídy s minerálními vlákny a uhlíkovými vlákny

Minerální plniva, jako je mastek nebo wollastonit, se přidávají ke zlepšení rozměrové stability, tuhosti a povrchové tvrdosti při nižších nákladech ve srovnání se skleněnými vlákny. PA6 vyztužený uhlíkovými vlákny poskytuje výjimečnou specifickou tuhost a je stále více specifikován v lehkých konstrukčních aplikacích v letectví a ve vysoce výkonném sportovním vybavení, i když náklady na materiál jsou podstatně vyšší.

Jak se PA6 zpracovává: Výrobní metody

Polyamid 6 je kompatibilní s celou řadou metod zpracování polymerů, což významně přispívá k jeho komerční všestrannosti. Volba způsobu zpracování závisí na zamýšlené geometrii produktu a požadavcích na konečné použití.

Vstřikování

Vstřikování je dominantní metodou zpracování PA6 ve strojírenských aplikacích. Typické teploty taveniny se pohybují od 240 °C až 280 °C , s teplotami formy 60–100 °C používanými ke kontrole krystalinity a povrchové úpravy. Předsušení je nezbytné: pelety PA6 musí být před zpracováním vysušeny na obsah vlhkosti pod 0,2 %, aby se zabránilo hydrolytické degradaci během lisování, která způsobuje ztrátu molekulové hmotnosti, povrchové vady (roztahování, šmouhy) a snížené mechanické vlastnosti. Sušení při 80°C po dobu 4–6 hodin v odvlhčovací sušičce je standardní praxí.

Vytlačování

PA6 je široce extrudován do profilů, trubek, tyčí, fólií a plechů. Film PA6 je široce používán v balení potravin jako bariérová vrstva díky svým vynikajícím bariérovým vlastnostem pro kyslík a aroma. Koextrudované vícevrstvé fólie kombinující PA6 s polyetylenovými nebo polypropylenovými vrstvami poskytují obalová řešení, která vyvažují flexibilitu, bariérový výkon a tepelnou svařitelnost. PA6 fólie dosahuje rychlosti přenosu kyslíku pod 30 cc·mil/100 in²·den za sucha.

Předení taveniny pro výrobu vláken

Textilní průmysl spoléhá na vlákna PA6 tkaná z taveniny (vlákna nylonu 6) pro punčochové zboží, sportovní oblečení, plavky, koberce a průmyslové tkaniny. Proces zvlákňování z taveniny zahrnuje vytlačování roztaveného PA6 zvlákňovacími tryskami s následným tažením a texturováním, aby se dosáhlo požadovaných hodnot pevnosti a prodloužení. Komerční vlákna PA6 typicky vykazují pevnost v rozmezí 4–7 g/denier Díky tomu jsou trvanlivé, odolné proti oděru a odolné při opakovaném mechanickém namáhání.

Vyfukování a rotační tvarování

Specializované třídy PA6 pro vyfukování se používají k výrobě palivových potrubí, nádrží kapalin a dutých automobilových součástí, kde je vyžadována kombinace chemické odolnosti a mechanické integrity. Rotační lisování s práškem PA6 se používá v průmyslových nádobách a speciálních krytech, i když je to méně běžné než u typů polyethylenu.

Hlavní aplikace PA6 napříč odvětvími

Rozsah použití polyamidu 6 je mimořádně široký. Níže jsou uvedena primární průmyslová odvětví a specifické konečné aplikace, kde je PA6 standardním nebo preferovaným materiálem.

Automobilový průmysl

Automobilový sektor je největším spotřebitelem PA6 technické kvality, což odpovídá zhruba 35–40 % celkové spotřeby technických plastů PA6. Mezi klíčové automobilové komponenty vyrobené ze sklem vyztuženého nebo tepelně stabilizovaného PA6 patří:

• Sací potrubí vzduchu a rezonátory
• Kryty motoru a olejové vany (na vybraných platformách)
• Kryty chladicího systému a tělesa termostatů
• Držáky pedálů a vedení kabelů
• Konektory palivového potrubí a potrubí kapaliny
• Konstrukční spony, upevňovací pouzdra a mechanismy klik dveří

Přechod automobilového průmyslu směrem k lehké konstrukci vozidel (zlepšení palivové účinnosti a snížení emisí CO₂) nadále vede k nahrazování kovových součástí sklem vyztuženým PA6 – trend běžně označovaný jako „náhrada kovu“. Typické moderní vozidlo obsahuje mezi 15 a 25 kg polyamidových materiálů, přičemž majoritní podíl představují PA6 a PA66.

Elektrické a elektronické (E&E) aplikace

FR-grade a PA6 pro všeobecné použití jsou široce používány v elektrických součástech kvůli jejich kombinaci mechanické pevnosti, rozměrové stability a elektrických izolačních vlastností. Povrchový odpor PA6 přesahuje 10¹³ Ω a jeho dielektrická pevnost je typicky 14–16 kV/mm, takže se dobře hodí pro pouzdra konektorů, pouzdra relé, základny jističů, svorkovnice a jádra cívky motoru.

Textilní a vláknité aplikace

Na objemovém základě je vlákno ve skutečnosti celosvětově největší aplikací polyamidu 6, která spotřebuje přibližně 60–65 % celkové produkce PA6. Nylonová vlákna 6 se objevují v punčochovém zboží, spodním prádle, aktivním oblečení, potahových látkách a kobercích. Výjimečná odolnost proti oděru a elastická obnova vlákna PA6 ho činí zvláště ceněným v lícových vláknech koberců, kde konkuruje PA66 a polyesteru.

Balení potravin

Fólie PA6 je klíčovým materiálem pro flexibilní balení potravin, zejména pro vakuově balené maso, sýry a zpracované potraviny. Jeho vynikající bariérové ​​vlastnosti ve srovnání s polyolefiny zabraňují pronikání kyslíku, což vede k oxidativnímu kažení a výrazně prodlužuje skladovatelnost. Obalové fólie na bázi PA6 také vykazují vynikající odolnost proti propíchnutí a snesou pasterizaci a zpracování v retortě při teplotách až 121 °C.

Průmyslové a spotřební zboží

PA6 se široce používá v krytech elektrického nářadí, sportovním vybavení (lyžařská vázání, horolezecký hardware, součásti jízdních kol), součástech průmyslových dopravníků, převodech a pouzdrech, zipových vázacích páskách a systémech pro vedení kabelů a pneumatických armaturách. Jeho kombinace houževnatosti, odolnosti proti opotřebení a obrobitelnosti z něj činí praktickou volbu jak pro vstřikované díly pro hromadnou výrobu, tak pro obráběné polotovary.

Pochopení citlivosti polyamidu na vlhkost 6

Řízení vlhkosti je jedním z prakticky nejdůležitějších aspektů práce s PA6 a ovlivňuje jak zpracování, tak konečný výkon. PA6 je hygroskopický – absorbuje vodu z okolního prostředí, dokud nedosáhne rovnováhy s okolní relativní vlhkostí.

Při 50% relativní vlhkosti a 23°C (typický stav podle ISO 1110) absorbuje PA6 přibližně 2,5–3,0 % hmotnostních vlhkosti . Při plném nasycení (ponořením do vody) toto stoupá zhruba na 9–10 %. Tyto úrovně vlhkosti přímo ovlivňují:

• Rozměrová stabilita: PA6 vykazuje rozměrovou změnu (bobtnání) s rostoucím obsahem vlhkosti s lineární roztažností přibližně 0,7–1,0 % na procento absorbované vlhkosti. U precizně lícovaných součástí to musí být zohledněno v toleranci.
• Pevnost v tahu a modul: Oba se snižují s absorpcí vlhkosti, protože voda působí jako změkčovadlo tím, že narušuje mezimolekulární vodíkové vazby.
• Odolnost proti nárazu: Zlepšuje se se zvyšujícím se obsahem vlhkosti v důsledku zvýšené tažnosti. Kondicionovaný PA6 je výrazně tvrdší než DAM PA6 při zkouškách nárazem při nízkých teplotách.
• Kvalita zpracování: Mokré pelety zpracované bez adekvátního sušení produkují díly s povrchovými defekty, dutinami, sníženou molekulovou hmotností a zhoršenými mechanickými vlastnostmi.

Technici, kteří specifikují PA6 pro konstrukční aplikace, by měli vždy odkazovat na upravená mechanická data (při očekávaném obsahu provozní vlhkosti) spíše než na hodnoty za sucha po lisování, aby se předešlo nadhodnocování provozního výkonu.

Udržitelnost a recyklace PA6

Udržitelnost je stále důležitějším rozměrem výběru materiálu a polyamid 6 má příznivější profil konce životnosti než mnoho jiných technických plastů. PA6 lze mechanicky recyklovat – přetavit a znovu zpracovat na nové díly – s určitou degradací molekulové hmotnosti a vlastností, zejména po více cyklech zpracování. Průmyslový odpad a post-spotřebitelský PA6 z vláken koberců, rybářských sítí a textilního odpadu se shromažďují a recyklují ve velkém v několika programech po celém světě.

Chemická recyklace je zvláště výhodná pro PA6 ve srovnání s PA66. Protože PA6 je vyroben z jediného monomeru (kaprolaktamu), může být depolymerizován zpět na čistý kaprolaktam hydrolýzou nebo glykolýzou a získaný monomer pak může být repolymerizován na PA6 panenské kvality. Tato recyklační cesta s uzavřenou smyčkou je již komerčně funkční – společnosti včetně Aquafilu vyrábějí Econyl, regenerované vlákno PA6 vyrobené z odpadu po spotřebiteli, jako jsou vyřazené rybářské sítě a kobercová vlákna, s výrazně nižší uhlíkovou stopou než výroba z původní produkce.

Hodnocení životního cyklu ukazuje, že výroba 1 kg panenského PA6 vyžaduje přibližně 120–130 MJ energie a vytváří přibližně 6–8 kg emisí ekvivalentu CO₂. Recyklovaný PA6 snižuje tato čísla o 50–80 % v závislosti na způsobu recyklace, což z něj činí jeden z více recyklovatelných technických polymerů z chemického hlediska.

Kaprolaktam na biologické bázi, odvozený z rostlinných surovin, je také aktivně vyvíjen jako cesta ke snížení závislosti výroby PA6 na fosilních palivech, i když komerční rozsah je zatím omezený.

Omezení a konstrukční úvahy pro PA6

Přestože polyamid 6 nabízí přesvědčivou kombinaci vlastností, není univerzálně vhodný pro každou aplikaci. Návrháři a inženýři by si měli být vědomi následujících omezení:

• Změna rozměrů způsobená vlhkostí: Jak bylo uvedeno, hygroskopické bobtnání omezuje použití v sestavách s nízkou tolerancí vystavených měnící se vlhkosti nebo přímému ponoření do vody bez řádné konstrukční kompenzace.
• UV degradace: Nemodifikovaný PA6 degraduje při dlouhodobém vystavení UV záření, což vede ke křídování povrchu, křehnutí a změnám barvy. Pro venkovní aplikace jsou vyžadovány třídy UV stabilizované nebo ochranné nátěry.
• Citlivost na kyseliny a silné zásady: PA6 je napadán koncentrovanými minerálními kyselinami (HCl, H₂SO4) a silnými alkáliemi, které hydrolyzují amidovou vazbu a způsobují štěpení řetězce. Aplikace zahrnující takové chemikálie vyžadují alternativní materiály.
• Creep při trvalé zátěži: Jako všechny semikrystalické termoplasty vykazuje PA6 creep (pomalá deformace při konstantním zatížení), se kterým je třeba počítat při dlouhodobých konstrukčních aplikacích, zejména při zvýšených teplotách nebo v podmíněných stavech.
• Smrštění a deformace: PA6 má relativně vysoké smrštění formy (0,6–1,8 % pro neplněné druhy a 0,3–0,7 % anizotropně pro druhy plněné sklem), což vyžaduje pečlivý návrh formy a kontrolu parametrů zpracování, aby se minimalizovaly deformace plochých nebo asymetrických dílů.

Pro aplikace, kde jsou tato omezení nedostatečná, alternativy zahrnují PA12 (nižší absorpce vlhkosti), POM (lepší rozměrová stabilita), PPS (vynikající chemická a tepelná odolnost) nebo PEEK (extrémní výkon, ale za výrazně vyšší cenu).
