Je PA6 silný materiál? Vysvětlení vlastností a aplikací

PA6 je silný materiál – s důležitými upozorněními

Ano, PA6 ( Polyamid 6 , také známý jako Nylon 6) je skutečně silný termoplast technické kvality. Jeho pevnost v tahu v suchém stavu (DAM) se obvykle pohybuje od 70 až 85 MPa a jeho modul v ohybu sedí kolem 2 500 až 3 200 MPa . Tyto údaje jej pevně řadí do kategorie strukturních polymerů schopných nahradit kovové součásti v aplikacích se střední zátěží. Slovo „silný“ však vypráví jen část příběhu. Mechanický výkon PA6 je vysoce citlivý na absorpci vlhkosti, teplotu a – což je nejdůležitější – na to, zda byl vyztužený skelným vláknem. Pochopení těchto proměnných je to, co odlišuje úspěšný výběr materiálu od nákladného selhání návrhu.

Když inženýři odkazují Materiály PA6 GF (PA6 s vyztužením skelnými vlákny, jako PA6 GF30 nebo PA6 GF50), popisují podstatně vylepšenou verzi základního polymeru. Třídy plněné sklem mohou zvýšit pevnost v tahu 180 MPa a modul v ohybu dále 9 000 MPa , díky čemuž jsou životaschopné v náročných konstrukčních, automobilových a průmyslových prostředích, kde by se nevyztužený PA6 jednoduše příliš vychýlil nebo by se časem prohýbal. Tento článek podrobně projde oběma materiály, pokryje mechanická data, výkon v reálném světě, omezení a to, kam každá třída skutečně patří.

Základní mechanické vlastnosti nevyztuženého PA6

Nevyztužený PA6 je semikrystalický polymer s dobře vyváženou kombinací houževnatosti, tuhosti a odolnosti proti opotřebení. Jeho mechanické chování je definováno následujícími klíčovými vlastnostmi za suchých podmínek při pokojové teplotě:

Údaj o prodloužení při přetržení — 30 až 100 % — odhaluje jednu z nejcennějších vlastností PA6: při přetížení se jednoduše nezlomí. Deformuje se a poskytuje varování před selháním. Toto tažné chování z něj dělá oblíbenou volbu pro díly, které musí absorbovat nárazy nebo přežít příležitostné nesprávné použití, aniž by se katastroficky rozbily, jako jsou kabelové stahovací pásky, spony a mechanická pouzdra.

Teplota odklonu tepla 65–80 °C při 1,8 MPa je smysluplné omezení. Nevyztužený PA6 začíná ztrácet tuhost dlouho předtím, než dosáhne svého bodu tání přibližně 220 °C. Pro aplikace v blízkosti tepelných zdrojů nebo při trvalém mechanickém zatížení při zvýšených teplotách toto omezení často tlačí inženýry směrem k jakostním materiálům vyztuženým sklem nebo k polyamidům s vyšším výkonem, jako je PA66 nebo PA46.

Jak absorpce vlhkosti všechno mění

Hygroskopický charakter PA6 je jedním z nejčastěji podceňovaných aspektů práce s tímto materiálem. V suchém, čerstvě formovaném stavu platí údaje v tabulce 1. Jakmile PA6 absorbuje vlhkost – což se přirozeně děje při vystavení okolní vlhkosti nebo přímému kontaktu s vodou – jeho vlastnosti se podstatně změní.

Při rovnovážném obsahu vlhkosti (zhruba 2,5–3,5 % hmotnosti vody v prostředí s relativní vlhkostí 50 %) dochází k následujícím změnám:

• Pevnost v tahu klesne přibližně o 20–35 % , klesá na zhruba 50–65 MPa
• Modul pružnosti v ohybu se může snížit až o 40–50 %
• Rázová houževnatost se ve skutečnosti zvyšuje, někdy dvakrát nebo vícekrát
• Dochází k rozměrovým změnám s lineárním růstem přibližně 0,5–1,0 % v závislosti na tloušťce řezu
• Materiál se stává znatelně pružnějším a odolnějším proti lomu způsobenému vrubem

Tato vlhkostí vyvolaná plastifikace není vždy škodlivá. V aplikacích, jako jsou ozubená kola, ložiska a kluzné kontakty, zvýšená tažnost a nižší koeficient tření ve skutečnosti prodlužují životnost. Ale u přesných konstrukčních dílů s těsnými rozměrovými tolerancemi představuje pohlcování vlhkosti vážnou technickou výzvu, kterou je třeba řešit ve fázi návrhu – buď prostřednictvím dílů pro úpravu vlhkosti před montáží, navrhováním pro upravený stav nebo přechodem na materiály PA6 GF, které úměrně absorbují méně vlhkosti a zachovávají si mnohem větší tuhost ve vlhkých podmínkách.

PA6 absorbuje vlhkost výrazně rychleji a ve větším množství než PA66. Vzorek PA6 o tloušťce 3 mm může dosáhnout 50 % svého rovnovážného obsahu vlhkosti zhruba za 200 hodin při 23°C a 50% RH, přičemž úplný rovnovážný stav může trvat týdny nebo měsíce v závislosti na tloušťce součásti. Návrháři používající PA6 ve venkovním nebo vlhkém prostředí by měli ve svých strukturálních výpočtech vždy specifikovat podmíněné vlastnosti materiálu – nikoli hodnoty DAM.

Materiály PA6 GF: Vysvětlení vyztužené kategorie

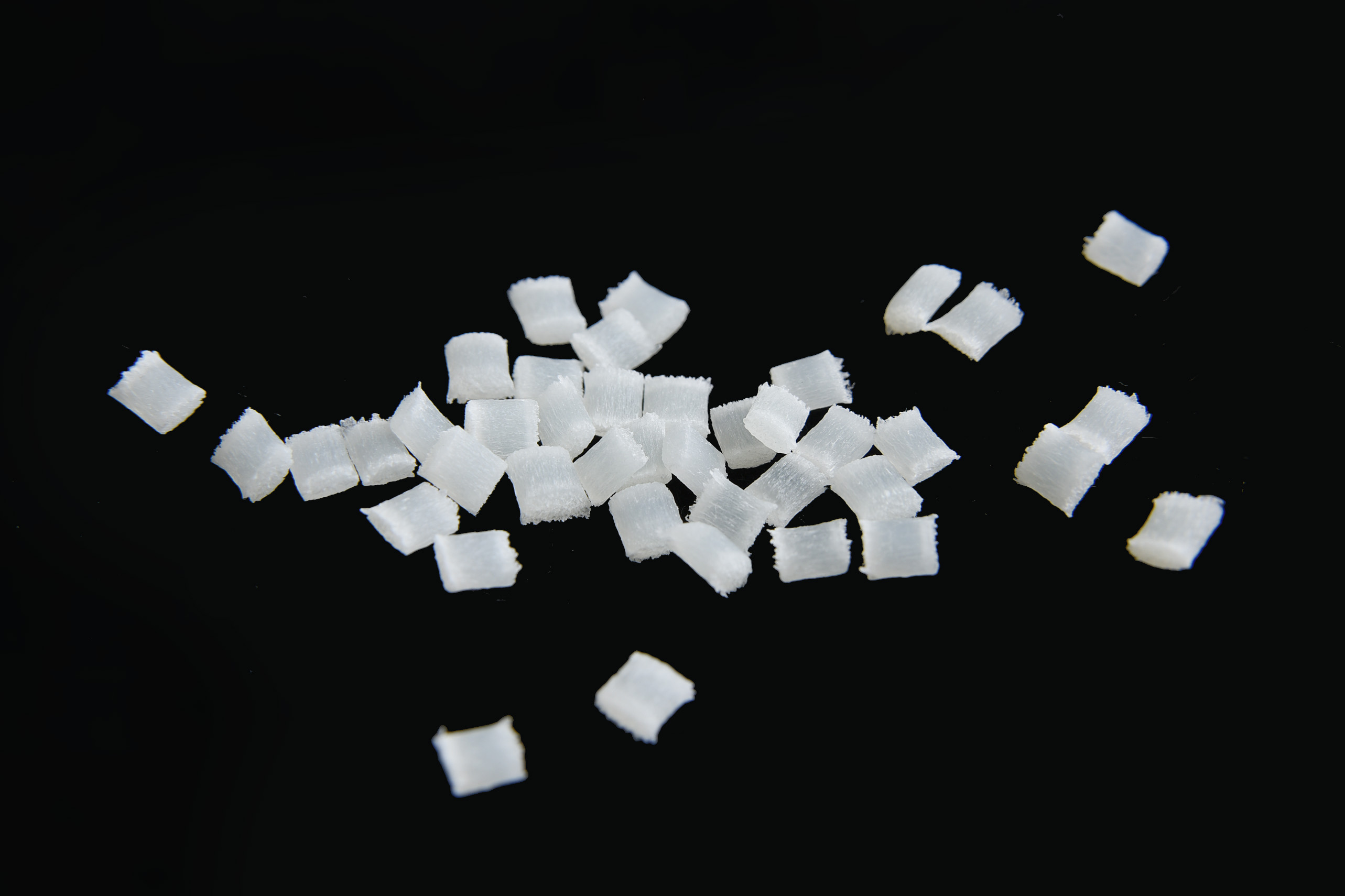

Materiály PA6 GF jsou směsi, ve kterých jsou krátká skleněná vlákna – typicky 10 až 50 % hmotnostních – přimíchána do matrice PA6 během míchání. Skleněná vlákna působí jako strukturální kostra v polymeru, dramaticky zvyšují tuhost, pevnost a tepelnou odolnost a zároveň snižují absorpci vlhkosti a tečení.

Nejčastěji používané třídy jsou PA6 GF15, PA6 GF30 a PA6 GF50, přičemž číslo udává procento skleněného vlákna podle hmotnosti. PA6 GF30 je zdaleka nejrozšířenější třída a slouží jako praktický měřítko pro porovnávání zesíleného výkonu PA6.

Zlepšení teploty tepelného ohybu je jednou z nejvýraznějších výhod přidání skleněných vláken. Nevyztužený PA6 se prohýbá při 65–80 °C, ale PA6 GF30 si zachovává strukturální integritu až do 200–210 °C — téměř při bodu tání polymeru. To se děje proto, že síť skelných vláken fyzicky brání polymerní matrici před deformací, i když měkne, čímž účinně odděluje strukturální vlastnosti od chování základní pryskyřice při měknutí. To je důvod, proč materiály PA6 GF dominují v aplikacích pod kapotou automobilů, kde teploty pravidelně přesahují 120 °C.

Kompromisem je křehkost. Zatímco nevyztužený PA6 se před zlomením protáhne o 30–100 %, PA6 GF30 se typicky zlomí při prodloužení pouze 2–4 %. Tento přechod z tvárného na křehký způsob porušení je kritickým konstrukčním hlediskem. Komponenty vyrobené z materiálů PA6 GF musí být pečlivě navrženy, aby se zabránilo koncentracím napětí, jako jsou ostré vnitřní rohy, protože ty mohou působit jako místa iniciace prasklin vedoucí k náhlému selhání s malým varováním.

Anizotropie v materiálech PA6 GF: Problém orientace vláken

Jednou z technicky nejdůležitějších – a často přehlížených – charakteristik materiálů PA6 GF je anizotropie: materiál se chová odlišně v závislosti na testovaném směru vzhledem k tomu, jak jsou orientována skleněná vlákna. Během vstřikování se vlákna vyrovnávají primárně ve směru toku taveniny a vytvářejí část, která je podstatně pevnější ve směru toku než ve směru kolmém k němu.

U PA6 GF30 může být rozdíl mezi pevností v tahu ve směru toku a ve směru toku ve směru toku velký až 20–35 % . Svarové linie – oblasti, kde se dvě čela taveniny setkávají během lisování – jsou zvláště zranitelné, protože vlákna na těchto spojích jsou orientována kolmo ke směru zatížení a pevnost v tahu na svarové čáře u PA6 GF30 může klesnout až na 40–60 % pevnosti základního materiálu .

Řešení tohoto problému vyžaduje úzkou spolupráci mezi konstruktéry dílů a konstruktéry forem. Mezi strategie patří:

• Umístění bran tak, aby se svarové linie vytvořily v oblastech dílu s nízkým napětím
• Použití softwaru pro simulaci toku formy (jako je Moldflow nebo Moldex3D) k předpovědi orientace vláken před řezáním oceli
• Specifikace materiálových vlastností na základě nejhoršího případu (cross flow) orientace ve statických výpočtech
• Vezmeme-li v úvahu sloučeniny s dlouhými skleněnými vlákny (LGF) nebo kompozity s kontinuálními vlákny, když je potřeba skutečně izotropní pevnost

Inženýři, kteří specifikují materiály PA6 GF pro konstrukční díly, by se nikdy neměli spoléhat pouze na hodnoty datového listu, které se obvykle měří na standardních tahových tyčích ISO nebo ASTM lisovaných za ideálních podmínek. Skutečné vstřikované díly se složitou geometrií, vícenásobnými vtoky a proměnlivou tloušťkou sekce budou vykazovat lokálně proměnlivé vlastnosti, které může plně charakterizovat pouze simulace a fyzické testování.

Odolnost proti tečení: Dlouhodobá pevnost při trvalém zatížení

Krátkodobé údaje o pevnosti v tahu měří, jak velké napětí může materiál zvládnout v krátkém testu. Ale většina reálných konstrukčních aplikací zahrnuje trvalé zatížení po dobu hodin, měsíců nebo let – a polymery, včetně PA6, za takových podmínek tečou. Tečení znamená, že se materiál nadále pomalu deformuje, i když je aplikované napětí hluboko pod krátkodobou mezí kluzu.

Nevyztužený PA6 je zvláště poddajný polymer při trvalém zatížení. Při stresu ze spravedlivosti 20–30 % jeho krátkodobé pevnosti v tahu významné tečení se může akumulovat během 1 000 hodin zatížení při pokojové teplotě. Při zvýšených teplotách nebo v klimatizovaných (vlhkých) podmínkách se tečení podstatně zhoršuje.

Materiály PA6 GF30 vykazují dramatické zlepšení odolnosti proti tečení. Tuhá síť ze skleněných vláken omezuje pohyblivost polymerního řetězce a snižuje dlouhodobou deformaci o faktor tři až pět ve srovnání s neplněným PA6 za stejných podmínek. To je jeden z hlavních důvodů, proč jsou třídy vyztužené sklem specifikovány pro konstrukční konzoly, nosné spony a pouzdra, které si musí udržovat těsné rozměrové tolerance při zatížení po celou dobu své životnosti.

Pro jakoukoli aplikaci, kde součást na bázi PA6 ponese trvalé mechanické zatížení, by měli inženýři konzultovat izochronní křivky napětí-deformace (údaje o dotvarování v konkrétních časových bodech), než se spoléhat na krátkodobá data o tahu. Tyto křivky jsou k dispozici od hlavních dodavatelů pryskyřic včetně BASF (Ultramid), Lanxess (Durethan), DSM (Akulon) a Solvay (Technyl) a tvoří nezbytný základ pro přesné konstrukční výpočty.

Chemická odolnost materiálů PA6 a PA6 GF

Chemická odolnost je praktický rozměr „síly“, který často určuje, zda PA6 přežije své provozní prostředí. PA6 má dobrou odolnost vůči mnoha chemikáliím, s nimiž se běžně setkáváme v průmyslovém a automobilovém průmyslu, ale má specifické zranitelnosti, které je třeba pochopit.

Materiály PA6 dobře odolává

• Alifatické uhlovodíky (minerální olej, nafta, benzín)
• Většina alkoholů při pokojové teplotě
• Mírné alkálie a slabé zásady
• Tuky a mazací oleje
• Ketony a estery při pokojové teplotě

Materiály PA6 je zranitelný

• Silné kyseliny — dokonce i zředěná kyselina chlorovodíková nebo sírová rychle degraduje PA6 hydrolýzou
• Oxidační činidla — včetně bělidla a peroxidu vodíku, které napadají amidovou vazbu
• Fenoly a kresoly — které působí jako rozpouštědla pro PA6
• Roztoky chloridu vápenatého — známé činidlo pro tvorbu trhlin v prostředí pro polyamidy, zvláště důležité pro expozici silniční soli
• Dlouhodobé vystavení horké vodě — urychluje hydrolytickou degradaci a může způsobit křídování povrchu a ztrátu mechanické integrity

Skleněné vlákno v materiálech PA6 GF zásadně nemění profil chemické odolnosti základní pryskyřice. Matricový polymer je stále PA6 a zůstává citlivý na stejné mechanismy chemického napadení. Nižší celková absorpce vlhkosti u jakostí PA6 GF však poskytuje určitou vedlejší výhodu v prostředích obsahujících vodné roztoky.

Tepelný výkon v celém provozním rozsahu

Krystalický bod tání PA6 je přibližně 220 °C . To mu dává zpracovatelské okno během vstřikování při teplotě taveniny obvykle 240–270 °C. Vzhledem k tomu, že jde o konstrukční materiál, jeho horní provozní teplota silně závisí na úrovni vyztužení a použitém zatížení.

Pro nepřetržitý provoz bez významného mechanického zatížení může nevyztužený PA6 pracovat až zhruba 100–110 °C . Při mechanickém zatížení je praktičtějším limitem teplota odklonu tepla 65–80 °C. PA6 GF30 s HDT 200–210 °C rozšiřuje praktickou konstrukční provozní teplotu na přibližně 130–150 °C při trvalé zátěži v reálných podmínkách, s ohledem na bezpečnostní rezervy a dlouhodobé uchování majetku.

Při nízkých teplotách se PA6 stává křehčím, zejména v suchém stavu. Níže -20 °C rázová houževnatost nevyztuženého PA6 prudce klesá a materiál se může spíše zlomit než deformovat. Vlhkostem upravený PA6 si zachovává lepší houževnatost při nízkých teplotách. Materiály PA6 GF, které jsou ze své podstaty méně tvárné, vyžadují pečlivé posouzení rázové houževnatosti při provozu pod 0 °C.

Pro aplikace vyžadující zvýšenou tepelnou stabilitu se sady tepelných stabilizátorů běžně přidávají jak k nevyztuženým, tak k sklem vyztuženým typům PA6. Tyto přísady prodlužují horní kontinuální teplotu a zabraňují oxidační degradaci během zpracování. Třídy označené ve svých obchodních názvech „HS“ nebo „tepelně stabilizované“ (jako je BASF Ultramid B3WG6 HS) jsou speciálně navrženy pro prostředí pod kapotou a jiná tepelně náročná prostředí.

Aplikace ve skutečném světě, kde se používají materiály PA6 a PA6 GF

Široká škála dostupných jakostí – od neplněných až po silně vyztužené sklem – znamená, že PA6 se objevuje v aplikacích zahrnujících výrobky pro domácnost až po konstrukční prvky kritické z hlediska bezpečnosti. Níže je praktický rozpis toho, jak je materiál nasazen napříč odvětvími.

Automobilový průmysl

Automobilový sektor je jediným největším spotřebitelem materiálů PA6 GF na celém světě a představuje podstatný podíl veškeré spotřeby polyamidu vyztuženého skelnými vlákny. Aplikace zahrnují:

• Sací potrubí motoru — PA6 GF30 nahradil hliník ve většině osobních vozidel od 90. let 20. století a snížil hmotnost přibližně o 40–50 % a zároveň odolal trvalým teplotám 120–130 °C a tlakovým cyklům
• Pouzdra a potrubí vzduchových filtrů — využívající kombinaci tuhosti, tepelné odolnosti a odolnosti vůči palivu/oleji PA6 GF
• Koncové nádrže chladiče — kde jsou třídy PA6 GF35 nebo GF50 přivařeny k hliníkovým jádrům, které tvoří většinu moderních automobilových chladicích systémů
• Držáky pedálů a mechanismy akcelerátoru — kde je rozhodující rozměrová stabilita a odolnost proti únavě
• Strukturální kliky dveří, kryty zrcátek — použití PA6 GF15 nebo GF30 pro kosmetické a strukturální vlastnosti

Elektrotechnika a elektronika

• Kryty konektorů a svorkovnice – kde elektrické izolační vlastnosti PA6 (objemový odpor nad 10¹³ Ω·cm) a třídy zpomalující hoření splňují požadavky UL 94 V-0
• Kryty jističů a součásti rozváděčů
• Systémy pro správu kabelů včetně kabelových stahovacích pásků – jedno z nejrozšířenějších použití nevyztuženého PA6 na celém světě

Průmyslové stroje a spotřební zboží

• Ozubená kola, ložiska a otěrové destičky – kde samomazný charakter a houževnatost PA6 předčí mnoho kovů v aplikacích s nízkou až střední zátěží
• Kryty elektrického nářadí — kombinující tuhost PA6 GF s modifikátory tuhosti pro odolnost proti pádu
• Sportovní vybavení včetně lyží, rámů inline bruslí a součástí jízdních kol
• Zařízení na zpracování potravin – kde jsou třídy PA6 v souladu s FDA schváleny pro náhodný kontakt s potravinami

PA6 vs PA66: Výběr mezi dvěma běžnými polyamidy

PA6 a PA66 jsou často srovnávány přímo, protože sdílejí podobnou chemii, způsoby zpracování a oblasti použití. Pochopení rozdílů pomáhá objasnit, kdy jsou materiály PA6 GF správnou volbou oproti jejich protějškům PA66 GF.

V praxi jsou PA6 GF30 a PA66 GF30 často zaměnitelné pro mnoho vstřikovaných konstrukčních aplikací. Vyšší bod tání PA66 je skutečně výhodný v tepelně nejnáročnějších aplikacích pod kapotou, ale pro většinu průmyslových a spotřebitelských aplikací, které pracují pod 120 °C pod zátěží, poskytují materiály PA6 GF srovnatelný výkon za nižší cenu a s tolerantnějším chováním při zpracování.

Širší zpracovatelské okno PA6 je praktickou výrobní výhodou. PA66 má ostřejší chování při krystalizaci, díky čemuž je citlivější na změny teploty formy a rychlosti vstřikování. PA6 zpracovává rovnoměrněji, zejména ve složitých vícedutinových nástrojích, a typicky produkuje díly s lepší povrchovou úpravou při ekvivalentním zatížení skleněnými vlákny.

Pokyny pro zpracování a návrh pro materiály PA6 GF

Chcete-li získat co nejvíce z materiálů PA6 GF, musíte věnovat pozornost jak podmínkám zpracování, tak pravidlům návrhu součásti. Odchylky od osvědčených postupů v obou oblastech mohou výrazně snížit skutečný výkon toho, co je na papíře vysoce pevným materiálem.

Požadavky na sušení

Materiály PA6 a PA6 GF musí být před vstřikováním důkladně vysušeny. Úroveň vlhkosti výše 0,2 % hmotn v době zpracování způsobují hydrolytickou degradaci polymerních řetězců během tavení, snižují molekulovou hmotnost a vedou k dílům s výrazně nižší rázovou houževnatostí a houževnatostí, než se očekávalo. Typické jsou standardní podmínky sušení 80–85 °C po dobu 4–6 hodin v odvlhčovací sušičce. Jednoduché sušárny s cirkulací horkého vzduchu se nedoporučují pro silné vrstvy nebo aplikace s vysokým výkonem.

Teplota formy a krystalinita

PA6 je semikrystalický polymer a stupeň krystalinity dosažený během lisování přímo ovlivňuje tuhost, smrštění a rozměrovou stabilitu. Vyšší teploty formy (60–80 °C) podporují vyšší krystalinitu a předvídatelnější chování při smršťování po formě. Nižší teploty formy produkují kratší doby cyklů, ale méně konzistentní krystalickou strukturu a vyšší potenciál pro změnu rozměrů po formování v provozu.

Tloušťka stěny a žebrování

Materiály PA6 GF jsou tužší než nevyztužené třídy, což umožňuje konstruktérům snížit tloušťku stěny ve srovnání s ekvivalentními nevyplněnými díly při zachování konstrukčního výkonu. Všeobecné pokyny pro konstrukční díly PA6 GF30 navrhují jmenovitou tloušťku stěny 2,0–4,0 mm pro většinu aplikací. Žebra použitá ke zvýšení tuhosti by měla dodržovat poměr tloušťky přibližně 50–60 % přilehlé stěny, aby se minimalizovaly propady, s výškou žebra pod trojnásobkem tloušťky stěny, aby se předešlo problémům s plněním a nadměrnému zbytkovému napětí.

Poloměry rohů a koncentrace napětí

Vzhledem ke sníženému prodloužení při přetržení u materiálů PA6 GF jsou nezbytné velké poloměry rohů. Poloměry vnitřních rohů by měly být minimální 0,5 mm a ideálně 1,0 mm nebo větší, aby se snížily faktory koncentrace napětí. Ostré vnitřní rohy dílů PA6 GF30 mohou snížit efektivní únavovou životnost o řád ve srovnání se správně zaoblenými alternativami.

Aspekty udržitelnosti a recyklace pro PA6

Vzhledem k tomu, že požadavky na udržitelnost stále více ovlivňují výběr materiálu, je profil recyklovatelnosti PA6 relevantní pro úplné vyhodnocení jeho předností. Na rozdíl od termosetových kompozitů je PA6 termoplast a lze jej v zásadě přetavit a znovu zpracovat. Opakované zpracování však způsobuje snížení molekulové hmotnosti a degradaci vlastností, zejména u jakostí vyztužených skelnými vlákny, kde lámání vlákna během přepracování zkracuje délku vlákna a snižuje účinnost vyztužení.

Chemická recyklace PA6 hydrolýzou nebo glykolýzou za účelem získání monomeru kaprolaktamu je technicky proveditelná a komerčně praktikovaná v měřítku. Několik výrobců, včetně Aquafilu se svým programem Econyl (zaměřeným na spotřebitelský PA6 z koberců a rybářských sítí), zavedlo komerční smyčky chemické recyklace pro PA6. Recyklovaný kaprolaktam lze repolymerovat za vzniku PA6 ekvivalentního původnímu stavu bez významné majetkové újmy a nabízí skutečně kruhovou dráhu pro tento materiál, která není dostupná pro většinu ostatních technických plastů.

Bio-založený PA6 je také ve vývoji, přičemž někteří výrobci nabízejí třídy, kde kaprolaktamová surovina pochází částečně z obnovitelných zdrojů spíše než z ropy. Zatímco objem zůstává ve srovnání s konvenčním PA6 omezený, druhy na biologické bázi jsou mechanicky ekvivalentní a představují rostoucí možnost pro aplikace s požadavky na udržitelnost podniku.

Shrnutí: Kdy zvolit PA6, PA6 GF nebo něco jiného

PA6 je podle standardů polymerů pevný materiál – ale „silný“ znamená něco konkrétního a správná odpověď pro jakoukoli aplikaci závisí zcela na tom, jaký výkon je skutečně požadován. Následující praktický rozhodovací rámec shrnuje, kdy má každá třída smysl:

• Nevyztužený PA6 : Nejlepší, když houževnatost, tažnost a kvalita povrchu mají přednost před maximální tuhostí. Vhodné pro kabelové stahovací pásky, ozubená kola, posuvné komponenty, sportovní vybavení a aplikace, kde je přijatelný nebo prospěšný určitý ohyb.
• PA6 GF15–GF20 : Mírný krok vyztužení, který zlepšuje tuhost a tepelnou odolnost při zachování lepší povrchové úpravy a poněkud lepší houževnatosti než u tříd s vyšším zatížením. Vhodné pro kryty, polostrukturální pouzdra a díly vyžadující střední tepelnou odolnost.
• PA6 GF30 : Primární konstrukční třída tahouna. Vhodné pro nosné konzoly, součásti pod kapotou automobilů, konstrukční průmyslové díly a všude tam, kde je rozhodující rozměrová stabilita při tepelném a mechanickém zatížení.
• PA6 GF50 a vyšší : Pro maximální tuhost a tepelný výkon, kde je křehkost zvládnutelná a umístění svarové linie lze ovládat. Používá se ve vysoce výkonných automobilových a průmyslových aplikacích, kde hromadná výroba vyžaduje jedinou plastovou součást, která nahradí kovovou sestavu.
• Zvažte alternativy, kdy : Aplikace zahrnuje nepřetržité ponoření do horké vody (uvažte PPS nebo PEEK), vystavení silné kyselině (uvažte PTFE nebo polypropylen), skutečně izotropní konstrukční vlastnosti (uvažte kompozity z nekonečných vláken) nebo provozní teploty trvale nad 150 °C pod zatížením (uvažte PA46, PA6T nebo vysokoteplotní polyamidy).

Materiály PA6 a PA6 GF si vydobyly svou pozici základních technických polymerů díky kombinaci předvídatelného zpracování, dobře pochopených poruchových režimů, široké dostupnosti dodavatelů a rozsahu výkonu, který pokrývá velkou část potřeb průmyslového designu. Jsou-li používány s plným pochopením jejich citlivosti na vlhkost, anizotropního chování a teplotních omezení, zůstávají mezi nákladově nejefektivnějšími konstrukčními materiály, které jsou dnes návrhářům k dispozici.
