K čemu se PA6 používá? Aplikace, vlastnosti a průvodce PA6 GF

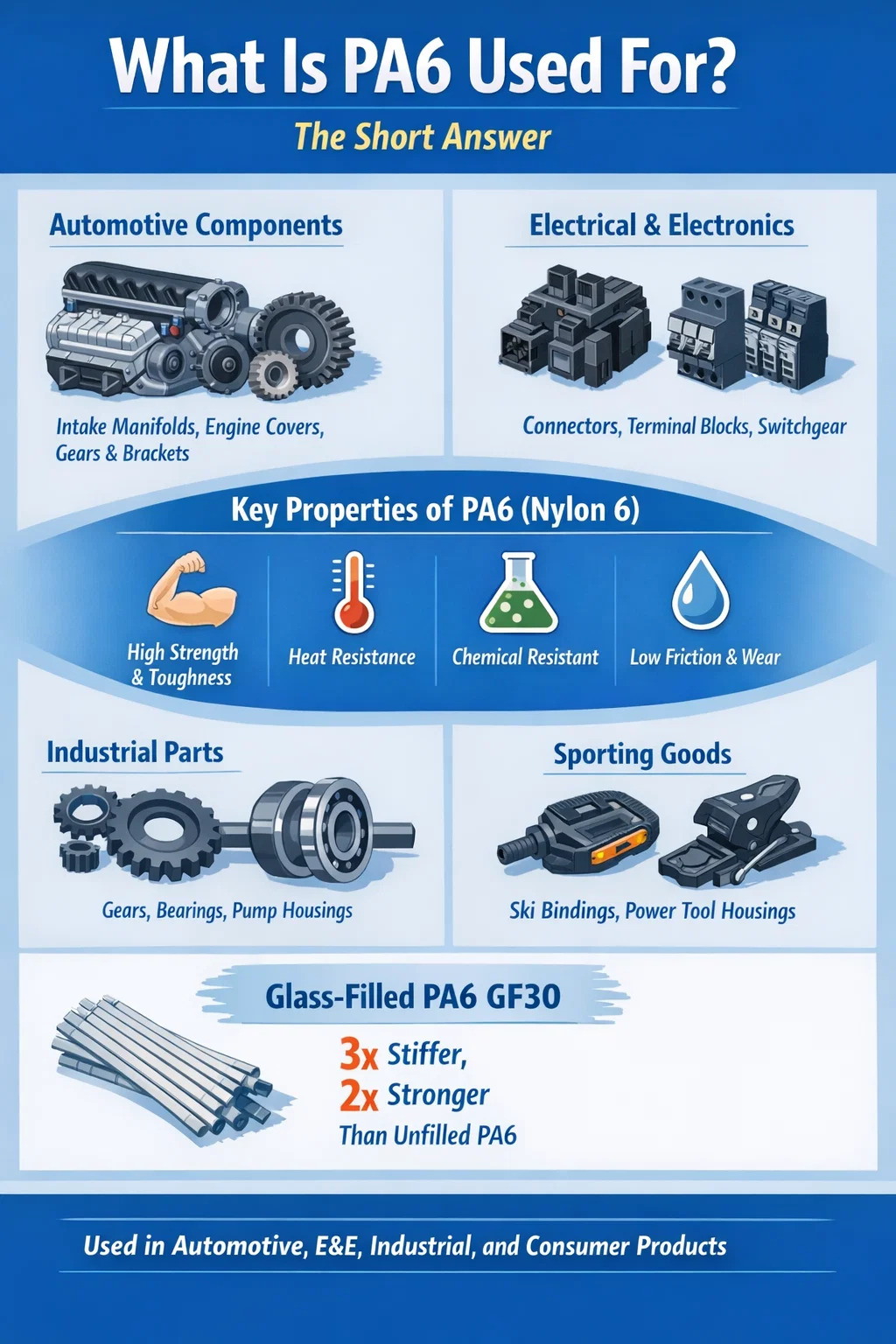

K čemu se PA6 používá? Krátká odpověď

PA6 — také známý jako Polyamid 6 nebo Nylon 6 — je jedním z nejrozšířenějších technických termoplastů na světě. Používá se především pro konstrukční a mechanické součásti, které vyžadují kombinaci pevnosti, houževnatosti, chemické odolnosti a schopnosti tvarování do složitých geometrií. Od dílů automobilových motorů po průmyslové převodovky, elektrické konektory až po spotřební sportovní zboží, PA6 se objeví všude tam, kde inženýři potřebují materiál, který spolehlivě funguje při zatížení, horku a opakovaných zátěžových cyklech.

Při vyztužení skleněnými vlákny — běžně označované jako Materiály PA6 GF (skleněným polyamidem 6) — jeho mechanické vlastnosti se dramaticky zlepšují, což z něj činí přímého konkurenta tlakově litého hliníku a zinku v mnoha nosných aplikacích. Globální trh s polyamidem překonal 6,2 miliardy USD v roce 2023 , přičemž PA6 a jeho zesílené druhy představují podstatný podíl této poptávky.

Tento článek vás přesně seznámí s tím, kde a proč se používá PA6, jak výztuž skla mění rovnici, jak vypadají skutečné hodnoty zpracování a výkonu a jak vybrat správnou třídu pro vaši aplikaci.

Základní vlastnosti, díky kterým je PA6 tak všestranný

Než se ponoříte do konkrétních aplikací, pomůže vám pochopit, proč je PA6 vybrán na prvním místě. Jeho profil vlastností je skutečně vyvážený — nevyniká v jedné oblasti na úkor všeho ostatního, a proto je tak široce použitelný.

Mechanická pevnost a houževnatost

Neplněný PA6 má pevnost v tahu přibližně 70–85 MPa a prodloužení při přetržení 30–150 % v závislosti na obsahu vlhkosti. Tato kombinace znamená, že materiál může absorbovat významné nárazy, aniž by došlo k prasknutí, což je hlavní důvod, proč se používá v krytech a krytech vystavených pádu nebo vibračnímu zatížení. Jeho vrubová rázová houževnatost Izod obvykle spadá do rozmezí 5–10 kJ/m² v suchém stavu, při kondicionování na rovnovážný obsah vlhkosti značně stoupá.

Tepelný výkon

Neplněný PA6 má bod tání přibližně 220 °C a teplotní odchylka (HDT) zhruba 65 °C při zatížení 1,8 MPa – skromná pro náročná prostředí pod kapotou automobilů. Jakmile se však přidá vyztužení skleněnými vlákny, HDT prudce stoupá. PA6 GF30 (30% skleněné vlákno) dosahuje hodnot HDT 200–215 °C na 1,8 MPa, což otevírá dveře pro aplikace pod kapotou a další aplikace se zvýšenými teplotami, které neplněné typy prostě nezvládnou.

Chemická odolnost

PA6 odolává široké škále chemikálií: uhlovodíkům, olejům, tukům, mnoha rozpouštědlům a zředěným zásadám. Funguje dobře proti benzínu, motorovému oleji, brzdové kapalině a čisticím prostředkům – to vše běžné v automobilovém prostředí. Je však napadán silnými kyselinami, fenoly a oxidačními činidly, takže kontroly chemické kompatibility jsou povinné pro každé vlhké chemické prostředí.

Tribologické vlastnosti

PA6 má přirozeně nízké tření a dobrou odolnost proti opotřebení vůči oceli a jiným tvrdým povrchům. To je důvod, proč ozubená kola, pouzdra a dosedací plochy vyrobené z PA6 často pracují bez vnějšího mazání v nenáročných aplikacích. Samomazný charakter materiálu pramení z jeho semikrystalické struktury a nízké povrchové energie ve srovnání s mnoha kovy.

Absorpce vlhkosti – proměnná, kterou musí každý počítat

PA6 absorbuje vlhkost z atmosféry, přibližně se vyrovnává Obsah vody 2,5–3,5 %. za staardních podmínek (23°C, 50% RH) a až 9–10% při úplném ponoření. Vlhkost působí jako změkčovadlo: zvyšuje pružnost a rázovou houževnatost a zároveň snižuje modul pružnosti v tahu a mez kluzu. To nemusí být nutně chyba – rovnovážně podmíněný PA6 často překonává stav „suchý jako vylisovaný“ ve scénářích dynamického zatížení – ale rozměrové změny musí být zohledněny v každém přesném návrhu.

PA6 GF Materials: Jak skleněné vlákno všechno mění

PA6 plněný sklem – typicky označovaný PA6 GF15, PA6 GF30 nebo PA6 GF50 (udává 15%, 30% nebo 50% zatížení skleněným vláknem podle hmotnosti) – představuje zásadně odlišnou třídu materiálu než neplněný základní polymer. Krátká skleněná vlákna, která jsou zakomponována do matrice, vytvářejí kompozitní mikrostrukturu, která přenáší zatížení efektivněji, odolává tečení při trvalém namáhání a udržuje rozměrovou stabilitu v širším teplotním rozsahu.

Skok z nenaplněného na GF30 zhruba ztrojnásobí tuhost a více než zdvojnásobí pevnost v tahu. Zároveň obsah skleněných vláken vytěsňuje polymer, čímž se snižuje objemový podíl materiálu, který může absorbovat vlhkost – takže se podstatně zlepšuje rozměrová stabilita. PA6 GF30 je tažný kůň ve většině konstrukčních aplikací a je měřítkem, se kterým jsou srovnávány ostatní vyztužené technické termoplasty.

PA6 GF50, přestože je na papíře působivý, přináší kompromisy: vyšší hustotu, sníženou odolnost proti nárazu ve srovnání s GF30 a větší anizotropii (směr toku vs. vlastnosti příčného toku se výrazně liší). Bývá vyhrazeno pro aplikace, kde nelze vyjednávat o maximální tuhosti a nárazové události nejsou primárním návrhovým zatížením.

Automobilový průmysl: Největší jednotný trh pro PA6

Automobilový průmysl spotřebuje více PA6 – zejména materiálů PA6 GF – než kterýkoli jiný průmysl. Jedno moderní osobní vozidlo obsahuje odhad 10 až 18 kg polyamidových komponentů , přičemž PA6 a PA66 dohromady tvoří většinu z toho. Snaha o odlehčení vozidla za účelem splnění emisních cílů urychlila nahrazení kovových dílů nylonovými sestavami plněnými sklem.

Komponenty motoru a pod kapotou

PA6 GF30 a GF35 jsou materiály volby pro sací potrubí, kryty motoru, pouzdra termostatů, pouzdra vzduchových filtrů a koncové uzávěry chladičů plnicího vzduchu. Tyto díly pracují při trvalých teplotách 120–150 °C s maximem nad 180 °C a jsou vystaveny chladicí kapalině, olejové mlze a výparům paliva. Výměna hliníkového sacího potrubí za komponenty PA6 GF počínaje 90. lety prokázala úsporu hmotnosti 40–60 % na složku při zachování strukturální integrity a umožnění složitějších vnitřních geometrií prostřednictvím vstřikování, které by bylo obtížné nebo nákladné odlévat.

Díly chladicího systému

Nádrže na konci chladiče, expanzní nádrže, kryty vodních čerpadel a konektory potrubí chladicí kapaliny jsou běžně lisovány z materiálů PA6 GF, protože materiál odolává dlouhodobému vystavení chladicí kapalině etylenglykolu při provozních teplotách bez hydrolytické degradace – za předpokladu, že je použita správná tepelně stabilizovaná třída. Třídy PA6 GF odolné proti hydrolýze jsou speciálně navrženy tak, aby prodloužily životnost na více než 200 000 km nebo 15 let.

Konstrukční a polokonstrukční díly

Přední nosiče (konstrukční modul za obložením nárazníku), držáky pedálů, základny klik dveří, kryty zrcátek a různé systémy držáků jsou běžně vyráběny z PA6 GF30 nebo PA6 GF35. Tyto aplikace vyžadují jak tuhost, tak řízení energie při nárazu – rovnováhu, kterou sklolaminát vyztužený nylon zvládá lépe než mnoho konkurenčních materiálů při ekvivalentní hmotnosti.

Komponenty palivového systému

PA6 se používá pro konektory palivového potrubí, pouzdra palivového filtru a součásti pro řízení výparů. Jeho odolnost vůči uhlovodíkům a schopnost dosáhnout těsných rozměrových tolerancí prostřednictvím vstřikování – kritické pro těsnící palivové armatury – z něj činí standardní volbu. Regulační požadavky na nízkou permeaci v palivových systémech vedly k vývoji vícevrstvých palivových vedení PA6 s bariérovými vrstvami, ale strukturální vnější vrstva zůstává nylonová.

Elektronické a elektronické aplikace

PA6 je dominantním materiálem v sektoru elektrotechniky a elektroniky (E&E), kde jeho kombinace dielektrických vlastností, zpomalení hoření (v modifikovaných jakostech), rozměrové stability a zpracovatelnosti pokrývá širokou škálu součástí.

Konektory a svorkovnice

Elektrické konektory – od konektorů pro automobilové kabelové svazky až po průmyslové svorkovnice – patří mezi celosvětově nejrozšířenější aplikace PA6. Díky rozměrové přesnosti materiálu, odolnosti vůči tečení při vložení kovových kontaktů a kompatibilitě s pájecími procesy (zejména u tepelně stabilizovaných jakostí) je velmi vhodný. Materiály PA6 GF jsou zvláště běžné u vícepinových konektorů, kde je přesnost registrace kolíků kritická pro životnost.

Jističe a spínací přístroje

Typy zpomalující hoření PA6 (FR PA6, často bezhalogenové) jsou určeny pro kryty vypínačů, základny relé a součásti rozvaděčů. Tyto známky dosahují Hodnocení UL94 V-0 při tloušťce stěny 0,8 mm nebo 1,6 mm při zachování mechanické integrity potřebné k přežití zkratových obloukových událostí.

Správa kabelů a vedení

Vlnité trubky PA6, stahovací pásky a kabelové průchodky jsou standardem v instalacích průmyslových elektroinstalací. Kabelové stahovací pásky PA6 si zachovávají svou upínací sílu v teplotním rozsahu -40 °C až 85 °C a odolávají UV degradaci ve stabilizovaných jakostech – vlastnosti, které vysvětlují jejich všudypřítomnost v automobilových kabelových svazcích a venkovních elektrických instalacích.

Kryty pro elektronická zařízení

Kryty elektrického nářadí, těla průmyslových snímačů, kryty měřicích zařízení a kryty motorů jsou často vyrobeny z materiálů PA6 nebo PA6 GF. Třídy plněné sklem odolávají deformaci i v tenkostěnných sekcích a poskytují tuhost potřebnou pro těsné sestavení vnitřních součástí, jako jsou montážní sloupky PCB a zacvakávací upevňovací prvky.

Průmyslové stroje a strojírenské komponenty

PA6 má dlouhou historii v průmyslových strojích právě proto, že může být obráběn z extrudovaného tyčového a deskového materiálu, odléván ve velkých sekcích nebo vstřikován ve velkém objemu. Každá cesta zpracování vyhovuje různým měřítkům aplikace.

Ozubená kola, vačky a součásti pohonu

Převodovky PA6 se nacházejí v kancelářském vybavení, spotřebičích, strojích lehkého průmyslu a automobilových pomocných systémech (okenní regulátory, seřizovače sedadel, směšovací dveře HVAC). Při hodnotách PV (tlak-rychlost) přibližně pod 0,1 MPa·m/s , neplněný PA6 běží proti oceli bez mazání. Nad touto hranicí se doporučuje mazaný záběh. Ozubená kola PA6 plněná sklem nabízejí vyšší nosnost, ale obětují část samomazného charakteru neplněné třídy a vykazují vyšší opotřebení čela – kompromis, který je třeba posoudit pro každou aplikaci.

Ložiska, pouzdra a podložky proti opotřebení

Litý PA6 (monomer casting) se používá pro velkoprůměrové ložiskové kroužky, vodicí kolejnice dopravních pásů a otěrové desky v zemědělských, důlních a manipulačních zařízeních. Litý nylon lze vyrábět v sekcích až do několika set kilogramů a opracovávat s přesnými tolerancemi. Jeho koeficient tření proti oceli v podmínkách chodu nasucho je typický 0,15–0,35 , což je přijatelné pro mnoho aplikací ložisek s nízkými otáčkami, kde by bronzové nebo bronzové PTFE vložky byly ve velkém měřítku cenově nedostupné.

Manipulace s kapalinami — čerpadla a ventily

Oběžná kola, tělesa čerpadel, tělesa ventilů a potrubní armatury PA6 zvládají vodu, slabé kyseliny, uhlovodíky a technologické chemikálie v celé řadě průmyslových prostředí. Odolnost PA6 proti korozi ve srovnání s kovovými alternativami eliminuje rizika galvanické koroze a snižuje cykly údržby. U kapalinových systémů s vyšším tlakem nebo vyšší teplotou nahrazují materiály PA6 GF neplněné druhy, aby byla zachována rozměrová stabilita při trvalém tlakovém zatížení.

Konstrukční profily a kryty strojů

Extrudované profily PA6 se používají pro konstrukční rámování v automatizovaných montážních zařízeních, robotických koncových efektorech a krytech strojů. Specifická tuhost materiálu (tuhost na jednotku hmotnosti) příznivě konkuruje hliníku při kontrole obsahu vlhkosti. Mnoho výrobců strojů specifikuje profily PA6 GF pro lineární vodicí kolejnicové vozíky a vedení pneumatických válců, protože materiál se obrábí čistě, tlumí vibrace a nevyžaduje antikorozní povlaky, které ocel vyžaduje.

Spotřební zboží a sportovní zboží

Kombinace houževnatosti, kvality povrchu a barvitelnosti PA6 – nylon snadno přijímá barviva – z něj činí běžnou volbu ve spotřebitelských produktech, kde záleží na estetice i odolnosti.

• Lyžařské vázání a přezky bot: Materiály PA6 GF zvládají vysoké statické a dynamické zatížení lyžařského vázání a zároveň přežívají nízké teploty -30°C bez křehkého lomu.
• Komponenty jízdních kol: přesmykače, brzdové páčky a svorky na řídítka u kol střední třídy používají PA6 GF30 ke snížení hmotnosti oproti hliníku při zachování tuhosti.
• Rámy a zipy zavazadel: YKK a další výrobci zipů se u zubů a jezdců zipů silně spoléhají na PA6 — houževnatost materiálu a nízké tření o sebe jsou ideální vlastnosti pro mechanismy zipů.
• Elektrické nářadí: pouzdra vrtáků, tělesa kotoučových pil a kryty brusek vyrobené z PA6 GF pohlcují vibrace motoru, odolávají teplu z krytů motoru a poskytují strukturální tuhost potřebnou k udržení vyrovnání ložisek.
• Pouzdra na zubní kartáčky a osobní hygienu: kde třídy PA6 pro styk s potravinami (v souladu s předpisy FDA nebo EU pro styk s potravinami) poskytují bezpečné, odolné pouzdro s vynikající povrchovou úpravou.

Textilní a vláknité aplikace

Vlákno PA6 – prodávané pod obchodními názvy jako Perlon – představuje hlavní kategorii použití, která je zcela oddělena od vstřikovaných a extrudovaných technických aplikací diskutovaných výše. Filamentová příze PA6 je spřádána z taveniny do vláken s pevností v tahu v rozmezí 4–6 cN/dtex , s prodloužením při přetržení kolem 20–40 % — vlastnosti, díky kterým je vhodný pro punčochové zboží, spodní prádlo, sportovní oblečení a technické textilie.

V technických textilních aplikacích se vlákna PA6 nacházejí v kordu pneumatik (často v kombinaci s ocelovým kordem v pneumatikách typu bias-ply), dopravníkových pásech, lanech a sítích pro námořní aplikace a filtračních tkaninách. Pneumatikový kord PA6 se zpracovává při extrémně vysokých tažných poměrech, aby se zarovnaly polymerové řetězce a dosáhlo se výše uvedené pevnosti 8 cN/dtex poskytující odolnost proti únavě potřebnou pro opakované ohýbání pneumatik.

Kobercová příze je další hlavní aplikací vláken – kobercová vlákna PA6 představují významný podíl na trhu s koberci pro bydlení a komerční použití a konkurují PA66 a polyesteru z hlediska ceny. Koberce PA6 lze na konci životnosti znovu roztavit a znovu spřádat, což vedlo k rozvoji programů zpětného odběru a recyklace koberců (zejména proces Aquafil ECONYL®, který rozpouští koberce a rybářské sítě PA6 zpět na monomer kaprolaktamu).

Aplikace pro styk s potravinami a lékařství

Některé třídy PA6 jsou certifikovány pro shodu s potravinami podle nařízení EU 10/2011 nebo nařízení FDA 21 CFR. Tyto druhy se používají v součástech zařízení na zpracování potravin – články dopravního řetězu, vodicí lišty, povrchy prkének a části čerpadel pro manipulaci s potravinářskými tekutinami. Materiál je čistitelný párou a standardními potravinářskými dezinfekčními prostředky.

Při výrobě zdravotnických prostředků se PA6 používá pro neimplantovatelné součásti: konektory katétrů, rukojeti chirurgických nástrojů, sterilizační podnosy a kryty zařízení. Jeho schopnost odolat opakovaným cyklům parního autoklávu (121 °C, 134 °C) – zejména u jakostí vyztužených sklem – jej činí vhodnější pro přepracování než mnoho jiných technických termoplastů. PA6 se nepoužívá pro implantabilní zařízení kvůli jeho hydrolytické citlivosti za fyziologických podmínek po dlouhou dobu.

Jak vybrat správnou třídu PA6

Rodina materiálů PA6 pokrývá desítky komerčních jakostí. Výběr toho správného vyžaduje přizpůsobení profilu specifických vlastností třídy požadavkům aplikace. Následující rámec pokrývá nejběžnější body rozhodování.

Často opomíjený kritický bod: hodnoty v datovém listu jsou vždy suché jako vylisované, pokud není uvedeno jinak . Pro jakýkoli strukturální výpočet zahrnující PA6 v reálném prostředí použijte podmíněné hodnoty (50% RH rovnováha nebo plně nasycené, v závislosti na provozních podmínkách). Návrh na modul pevnosti v tahu za sucha a následné nasazení do vlhkého prostředí může mít za následek průhyby a rychlosti tečení podstatně vyšší, než se předpokládalo.

PA6 vs. PA66: Pochopení praktických rozdílů

PA6 a PA66 jsou často zaměňovány nebo používány zaměnitelně v netechnických diskuzích. Jsou strukturálně podobné (oba jsou polyamidy s podobnou chemií opakujících se jednotek), ale liší se v klíčových ohledech, které ovlivňují výběr materiálu.

• Bod tání: PA66 taje při přibližně 260 °C oproti 220 °C PA6, což dává PA66 tepelnou hranu v nenaplněné formě. Oba však dosahují podobných hodnot HDT, když jsou silně vyztuženy sklem.
• Absorpce vlhkosti: PA6 absorbuje o něco více vlhkosti než PA66 za ekvivalentních podmínek, což se promítá do nepatrně větších rozměrových změn.
• Zpracování: PA6 má širší a nižší zpracovatelské okno, což usnadňuje formování tenkostěnných a složitých geometrií. Jeho nižší viskozita taveniny při teplotách zpracování také prospívá smáčení skleněných vláken během spojování.
• Cena: PA6 je syntetizován z kaprolaktamu, zatímco PA66 používá kyselinu adipovou a hexamethylendiamin. Tržní ceny kolísají, ale PA6 je obvykle O 5–15 % levnější na kilogram, na čemž záleží v měřítku.
• Recyklovatelnost: PA6 může být depolymerizován zpět na kaprolaktamový monomer s vysokými výtěžky regenerace, což podporuje recyklaci v uzavřené smyčce. Depolymerizace PA66 je technicky možná, ale méně komerčně vyvinutá v měřítku.

Pro většinu aplikací pod provozní teplotou 150 °C mají materiály PA6 GF ekvivalentní vlastnosti jako PA66 GF za nižší cenu. Při teplotách nad 150 °C nebo v aplikacích, kde je bobtnání vlhkostí kritické, stojí za zhodnocení PA66 nebo polyamidy s vyšším výkonem (PA46, PA6T/66).

Zpracování materiálů PA6 a PA6 GF: Klíčové úvahy

Chcete-li získat maximum z materiálů PA6 GF, musíte věnovat pozornost podmínkám zpracování, které se poněkud liší od komoditních termoplastů, jako je PP nebo ABS.

Sušení

PA6 je hygroskopický a musí být před zpracováním vysušen. Standardní podmínky sušení jsou 80 °C po dobu 4–6 hodin v odvlhčovací sušičce (rosný bod pod -30°C), aby se snížil obsah vlhkosti pod 0,2 % pro vstřikování. Nedostatečné sušení způsobuje hydrolytickou degradaci polymerních řetězců během zpracování taveniny, což má za následek nižší viskozitu, defekty roztažení a výrazně snížené mechanické vlastnosti ve výlisku.

Teplota tání

Teploty taveniny při vstřikování pro PA6 se obvykle pohybují od 240–280 °C v závislosti na tloušťce stěny a geometrii součásti. Teploty formy 60–90 °C podporují dobrou krystalinitu a povrchovou úpravu. U materiálů PA6 GF zachování v tomto okně také zachovává délku vlákna – nadměrná teplota taveniny v kombinaci s agresivní rychlostí šneku degraduje vlákna a snižuje mechanický výkon.

Orientace vláken a svarové linie

Skleněná vlákna v materiálech PA6 GF se během vstřikování přednostně vyrovnávají podél směru toku. To vytváří anizotropní vlastnosti: součást je výrazně tužší a pevnější ve směru proudění než příčně k němu. Svarové linie (kde se setkávají dvě čela proudění) v dílech PA6 GF mohou mít pevnost v tahu tak nízkou 30–50 % z celkové hodnoty protože vlákna se vyrovnávají rovnoběžně s linií svaru a spojují se pouze přes polymerní matrici. Umístění vtoku a návrh součásti musí minimalizovat svarové linie v oblastech s vysokým namáháním.

Pokřivení a smrštění

Materiály PA6 GF se smršťují rozdílně: přibližně 0,3–0,7 % ve směru proudění and 0,8–1,3 % příčně k toku pro třídy GF30. Toto rozdílné smrštění je primární příčinou deformace plochých nebo poloplochých dílů. Simulace řízené umístění brány a návrh dílů jsou zásadní pro ploché panely a kryty vyrobené z materiálů PA6 GF.

Udržitelnost a recyklace PA6

PA6 je z hlediska cirkulární ekonomiky v lepší pozici než mnoho inženýrských polymerů, protože je depolymerizovatelný. Proces ECONYL® (Aquafil) regeneruje kaprolaktam z pospotřebitelského odpadu PA6 – včetně koberců, rybářských sítí a průmyslového odpadu – a repolymerizuje jej na PA6 ekvivalentní kvality. Tato chemie s uzavřenou smyčkou byla ověřena v komerčním měřítku, s více než 100 000 tun odpadu PA6 podle posledních zpráv byly zpracovány regeneračním systémem ECONYL®.

U materiálů PA6 GF je recyklace složitější, protože skleněná vlákna nelze obnovit v původní délce standardní mechanickou recyklací – otěr vláken během opětovného zpracování snižuje délku vlákna a tím i mechanickou výkonnost. Mechanicky recyklovaný PA6 GF25 nebo GF30 však může být recyklován do aplikací s nižším obsahem vláken. Chemická recyklace zpět na monomer zachází se sklem jako se zbytkem, který se musí oddělit, ale dodává nekontaminovaný kaprolaktam z polymerní frakce.

Bio-založené PA6 cesty jsou ve fázi komerčního vývoje. Kaprolaktam lze teoreticky získat z biologického lysinu nebo cyklohexanu z biologických zdrojů, i když komerční PA6 plně na biologické bázi se dosud nevyrábí ve smysluplném měřítku. Několik výrobců oznámilo cílené pilotní programy 30–100% obsah kaprolaktamu na biologické bázi v nadcházejícím desetiletí, což by podstatně snížilo uhlíkovou stopu výroby PA6 oproti současné petrochemické cestě.

Kde PA6 není správná volba

Pochopení limitů PA6 je stejně důležité jako znalost jeho silných stránek. Existují aplikace, kde je PA6 – dokonce i ve formě se sklem – nesprávným materiálem bez ohledu na cenu:

• Vysoká trvalá teplota nad 180 °C: Dokonce i materiály PA6 GF začínají ztrácet mechanické vlastnosti při trvalých teplotách nad 180 °C. Aplikace v tomto rozsahu vyžadují vysokoteplotní polyamidy (PA46, PA6T, PA9T) nebo nepolyamidové technické polymery (PPS, PEEK).
• Silně kyselé prostředí: Koncentrované kyseliny rychle hydrolyzují amidové vazby v PA6. Aplikace v silně kyselém chemickém prostředí vyžadují PTFE, PVDF nebo polypropylen.
• Optická čistota: PA6 je v nejlepším případě semikrystalický a průsvitný – nemůže dosáhnout optické čistoty amorfních materiálů, jako je polykarbonát nebo PMMA.
• Vysoká přesnost ve vlhkém prostředí: U dílů vyžadujících rozměrové tolerance pod ±0,1 mm, které budou vystaveny cyklování vlhkosti, je hygroskopické bobtnání PA6 obvykle diskvalifikující. Běžnými alternativami jsou POM (acetal) nebo PBT.
• Dlouhodobě implantovatelné zdravotnické prostředky: PA6 není biokompatibilní pro implantovatelné aplikace kvůli hydrolytické degradaci a potenciálnímu vyplavování monomeru.
