Je polyamid 6 krystalický nebo amorfní? Vysvětlení struktury PA6

Polyamid 6 je semikrystalický — ne zcela krystalický, ne zcela amorfní

Polyamid 6 (PA6), široce známý jako Nylon 6 nebo polykaprolaktam, je a semikrystalický termoplastický polymer . To znamená, že současně obsahuje jak krystalické domény — oblasti, kde jsou molekulární řetězce uspořádány v uspořádaných, opakujících se vzorech —, tak amorfní domény, kde zůstává uspořádání řetězců neuspořádané. Není ani plně krystalický jako jednoduchý krystal soli, ani zcela amorfní jako obyčejné sklo.

Základním důvodem je tato dvoufázová mikrostruktura Polyamid 6 funguje tak, jak má. Krystalická frakce mu dodává pevnost a tuhost, zatímco amorfní frakce přispívá k pružnosti, odolnosti proti nárazu a schopnosti absorbovat malé molekuly, jako je voda. Pochopení rovnováhy mezi těmito dvěma fázemi je nezbytné pro každého, kdo navrhuje díly, vybírá materiály nebo zpracovává PA6 v průmyslovém nebo inženýrském kontextu.

Obvyklá mylná představa je, že PA6 je buď „krystalický“ nebo „amorfní“ v závislosti na způsobu zpracování. Ve skutečnosti se podíl každé fáze posouvá s podmínkami zpracování, tepelnou historií a obsahem vlhkosti – ale obě fáze jsou vždy do určité míry přítomny v pevném polyamidu 6. Chlazený PA6 může mít index krystalinity jen několik procent, zatímco pomalu chlazený nebo žíhaný materiál může dosáhnout přibližně 35 %. Ani jeden extrém nevytváří materiál, který je čistě jednou fází nebo druhou.

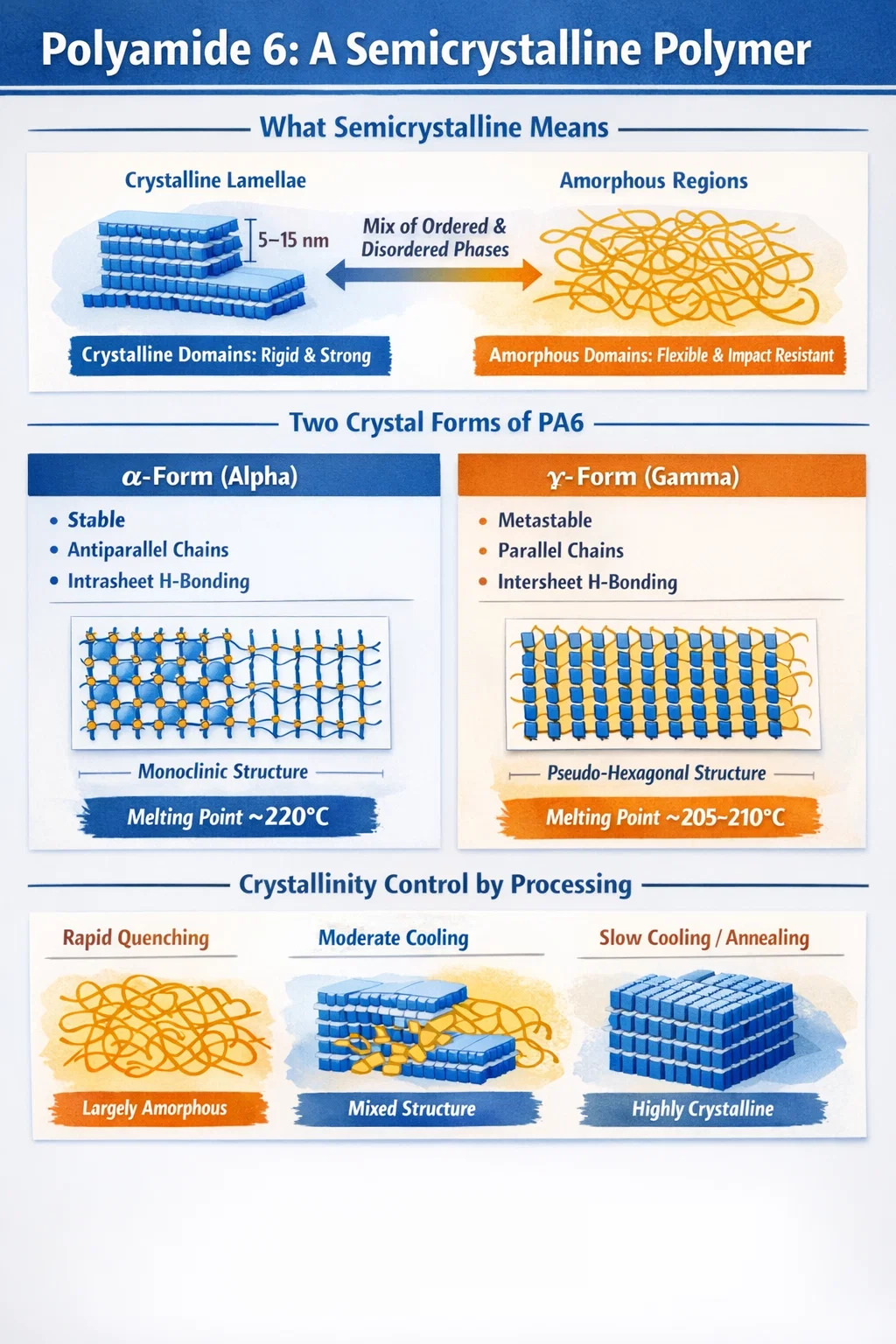

Co vlastně semikrystalický znamená v kontextu PA6

Když vědci zabývající se polymery popisují materiál jako semikrystalický, mají na mysli specifickou mikrostrukturu v nanometrovém měřítku. V pevném stavu se polyamid 6 organizuje do stohů krystalických lamel – tenkých deskovitých uspořádaných oblastí o tloušťce zhruba 5 až 15 nm – oddělených amorfními oblastmi mezivrstvy. Tyto lamelární shluky tvoří větší sférické superstruktury zvané sférolity, které lze pozorovat pod mikroskopem v polarizovaném světle a jsou charakteristické pro semikrystalické polymery krystalizované z taveniny.

Hnací silou krystalizace v PA6 je tvorba mezimolekulárních vodíkových vazeb mezi amidovými (–CO–NH–) skupinami podél sousedních polymerních řetězců. Tyto vazby, silnější než van der Waalsovy interakce, ale slabší než kovalentní vazby, zamykají řetězce do paralelních uspořádání a vytvářejí energetickou výhodu, díky níž je krystalizace termodynamicky příznivá. Dlouhé, zapletené řetězce se však během tuhnutí nemohou plně reorganizovat. Významná část vždy zůstává zachycena v neuspořádaných konfiguracích a tvoří amorfní fázi.

Rozdíl hustoty mezi těmito dvěma fázemi odráží jejich strukturální rozdíl: krystalická fáze PA6 má hustotu přibližně 1,24 g/cm³, zatímco amorfní fáze má hustotu přibližně 1,08 g/cm³ — mezera zhruba 15 %. Měření sypné hmotnosti vzorku PA6 je proto jednou nepřímou metodou používanou k odhadu stupně jeho krystalinity, i když přesnější techniky, jako je diferenciální skenovací kalorimetrie (DSC) a širokoúhlý rozptyl rentgenového záření (WAXS), jsou v laboratorní praxi standardní.

Je důležité, že amorfní oblasti v PA6 nejsou všechny identické. Výzkumníci rozlišují mezi mobilní amorfní frakcí (MAF) – řetězci, které mohou volně podléhat kooperativnímu segmentálnímu pohybu nad teplotou skelného přechodu – a pevnou amorfní frakcí (RAF). RAF se skládá z řetězových segmentů, které jsou geometricky omezeny svou blízkostí k povrchům krystalických lamel, což jim dává omezenou pohyblivost i nad teplotou skelného přechodu. Přítomnost značného množství RAF v PA6 znamená, že jednoduché dvoufázové modely výrazně podceňují strukturální složitost materiálu.

Dvě hlavní krystalové formy polyamidu 6: Alfa a gama

Polyamid 6 nekrystalizuje do jediné unikátní krystalové struktury. Vykazuje krystalický polymorfismus, což znamená, že může tvořit různé krystalové struktury – nazývané polymorfy – v závislosti na způsobu zpracování. Dvěma primárními polymorfy jsou alfa (α) forma a gama (γ) forma, každá s odlišným uspořádáním atomů a mechanickými důsledky.

Alfa (a) krystalická forma

α-forma je termodynamicky stabilní polymorf Polyamidu 6. Má monoklinickou základní buňku, ve které sousední polymerní řetězce probíhají navzájem antiparalelně. Vodíková vazba v α-formě se vyskytuje primárně v rovinných listech – tzv. intrasheet vodíkové vazby – vytvářející dobře organizovanou, energeticky příznivou strukturu. a-forma taje při přibližně 220 °C a je výhodná, když PA6 krystalizuje za podmínek pomalého chlazení (typicky při rychlostech chlazení pod přibližně 8 °C za sekundu) nebo po žíhání nad 150 °C. Jeho vyšší stupeň strukturního řádu odpovídá vyššímu Youngovu modulu ve srovnání s γ-formou.

Gama (y) krystalická forma

γ-forma, někdy popisovaná jako pseudohexagonální nebo mezofáze, je metastabilní polymorf, který převládá, když je PA6 zpracováván při vyšších rychlostech ochlazování (mezi zhruba 8 °C/sa 100 °C/s), jako je zvlákňování z taveniny do vláken nebo vstřikování do forem za studena. V γ-formě probíhají řetězce spíše paralelně než antiparalelně a vodíková vazba je v přírodě mezivrstva — vyskytuje se mezi sousedními vrstvami s vodíkovou vazbou. γ-forma je kineticky zachycena a může se přeměnit na α-formu po žíhání nebo vystavení horké vodě. V PA6/jílových nanokompozitech je γ-forma také trvale upřednostňována díky nukleačnímu vlivu jílových destiček.

Co tento polymorfismus znamená v praxi

Pro inženýry a procesory není krystalický polymorfismus v PA6 abstraktním akademickým konceptem. Lisovaný díl PA6 vyrobený studenou formou a rychlým cyklem bude obsahovat převážně krystaly y-formy, zatímco stejná pryskyřice lisovaná horkou formou a pomalým chlazením bude obsahovat více α-formy. Výsledné mechanické vlastnosti — tuhost, odolnost proti únavě, rozměrová stabilita — se budou mezi těmito dvěma díly měřitelně lišit, i když jsou vyrobeny ze stejné třídy polyamidu 6. Řízení rychlosti chlazení a teplot formy je proto jedním z primárních nástrojů pro ladění mikrostruktury hotových dílů PA6.

Typický rozsah krystalinity PA6 a proč je relativně nízká

Jedním z aspektů mikrostruktury polyamidu 6, který překvapuje mnoho inženýrů, je, jak nízká je jeho krystalinita ve skutečnosti ve srovnání s jednoduššími krystalizovatelnými polymery, jako je polyethylen. PA6 krystalizovaný z taveniny typicky dosahuje a index krystalinity 35 % nebo nižší v závislosti na podmínkách zpracování a tepelné historii. To znamená, že i za nejpříznivějších podmínek pomalého chlazení zůstává většina objemu materiálu amorfní.

Důvod této překvapivě nízké krystalinity spočívá v topologii řetězce PA6 ve ztuhlé tavenině. Na rozdíl od polyethylenu, který má relativně jednoduché, flexibilní řetězce schopné účinného skládání přilehlých reentry, se řetězce PA6 vyznačují silnými meziřetězcovými vodíkovými vazbami, které brání kooperativním pohybům řetězců potřebných pro účinnou krystalizaci. Dlouhé, propletené polymerní řetězce se navíc nemohou rychle reorganizovat ze svých náhodných svinutých konfigurací v tavenině. Široce přijímaný strukturní model pro polyamidy krystalizované z taveniny popisuje řetězce jako tvořící četné dlouhé, nesousedící smyčky zpětného vstupu spolu s interkrystalickými spojovacími řetězci spojujícími různé krystalické lamely. Tato neuspořádaná smyčková struktura přirozeně vytváří silnou amorfní vrstvu mezi krystalickými lamelami – v PA6 je amorfní mezivrstva typicky asi dvojnásobkem tloušťky samotných krystalických lamel.

Pro srovnání, krystalinita monokrystalů PA6 pěstovaných v roztoku – kde mají řetězce mnohem více času a svobody na reorganizaci – může být mnohem vyšší, ale to není reprezentativní pro komerční PA6 v žádném praktickém scénáři zpracování. Skutečný vstřikovaný, extrudovaný nebo vláknitý PA6 vždy obsahuje podstatnou amorfní frakci.

Chlazení PA6 – například rychlé ponoření právě roztaveného vzorku do ledové vody – může produkovat materiál s extrémně nízkou krystalinitou, který se blíží téměř plně amorfnímu stavu. Tento zchlazený PA6 může následně podstoupit studenou krystalizaci po opětovném zahřátí nad jeho teplotu skelného přechodu přibližně 50–55 °C, přičemž se přemění z převážně amorfního na semikrystalický. Toto chování je snadno pozorovatelné v experimentech DSC, kde se exotermická krystalizace za studena objevuje během skenování ohřevem ochlazeného PA6.

Jak podmínky zpracování řídí krystalickou strukturu polyamidu 6

Protože polyamid 6 je semikrystalický s citlivou a proměnlivou mikrostrukturou, podmínky, za kterých je zpracováván, hluboce určují vlastnosti finálního dílu. Toto je jeden z prakticky nejdůležitějších aspektů práce s PA6 jako inženýrským materiálem.

Rychlost chlazení

Rychlost chlazení je dominantní proměnnou řídící jak stupeň krystalinity, tak distribuci polymorfu ve vstřikovaném a extrudovaném PA6. Při rychlostech ochlazování pod přibližně 8 °C za sekundu je dominantní krystalová fáze a-forma. Mezi asi 8 °C/sa 100 °C/s převažuje y-forma. Při velmi vysokých rychlostech ochlazování – jako jsou rychlosti dosažené při rychlém ochlazení – je krystalizace do značné míry potlačena a získá se převážně amorfní PA6. Při praktickém vstřikování obsahuje vnější plášť lisovaného dílu (který se ochlazuje nejrychleji proti studené stěně formy) obvykle více γ-formy nebo amorfního materiálu, zatímco jádro (které se ochlazuje pomaleji) obsahuje více krystalů a-formy. Tím se vytvoří gradient morfologie skin-core napříč průřezem součásti.

Teplota formy

Teplota formy má přímý vliv na krystalinitu. Vyšší teploty formy (pro PA6, typicky 60–100 °C) zpomalují ochlazování povrchu součásti vzhledem k jejímu jádru, podporují větší celkovou krystalinitu a podporují vývoj krystalů ve formě α. Nižší teploty formy snižují krystalinitu, ale mohou zjednodušit vyjímání z formy. Jedním z praktických důsledků je, že díly PA6 s vyšší krystalinitou vykazují lepší rozměrovou stabilitu v provozu – protože sekundární krystalizace, ke které dochází po lisování, je snížena – ale mohou vyžadovat delší doby cyklu, aby se zajistila adekvátní krystalizace před vyhozením.

Žíhání

Žíhání dílů Polyamidu 6 – jejich udržování při zvýšené teplotě pod bodem tání, typicky 140–180 °C – podporuje konverzi krystalů γ-formy na stabilnější α-formu a zvyšuje celkový stupeň krystalinity prostřednictvím sekundární krystalizace. Žíhání má také tendenci zahušťovat stávající krystalické lamely a snižovat vnitřní pnutí. Inženýři často žíhají součásti PA6 určené pro vysokoteplotní provoz nebo aplikace, kde je rozměrová stabilita v průběhu času kritická.

Obsah vlhkosti během zpracování

Voda hraje při zpracování PA6 dvojí roli. Během zpracování taveniny působí vlhkost jako změkčovadlo, které snižuje viskozitu taveniny a – při vysokých úrovních – může způsobit hydrolytickou degradaci délky řetězce. V pevném stavu absorbovaná voda narušuje meziřetězcové vodíkové vazby v amorfní fázi, plastifikuje tyto oblasti, snižuje pevnost v tahu a tuhost a snižuje efektivní teplotu skelného přechodu. Krystalická fáze je v podstatě nepropustná pro vodu – k absorpci vlhkosti dochází výhradně přes amorfní oblasti struktury PA6. To je důvod, proč krystaličtější druhy PA6 absorbují méně vody a vykazují lepší rozměrovou stabilitu ve vlhkých podmínkách než méně krystalické druhy.

Klíčové tepelné vlastnosti spojené se semikrystalickou povahou PA6

Semikrystalická mikrostruktura polyamidu 6 je přímo zodpovědná za několik jeho nejdůležitějších tepelných charakteristik, které jej výrazně odlišují jak od plně amorfních polymerů, tak od čistě krystalických materiálů.

• Bod tání: Protože PA6 má krystalické domény, má skutečnou teplotu tání - přibližně 220 °C pro α-formu. Plně amorfní polymery se neroztaví; měknou jen postupně. Ostrý přechod tání PA6 je určující charakteristikou semikrystalického materiálu, a proto může být PA6 zpracován při dobře definovaných teplotách.
• Teplota skelného přechodu (Tg): Amorfní fáze PA6 podléhá skelnému přechodu při přibližně 50–55 °C v suchém stavu. Pod touto teplotou jsou amorfní řetězce zmrazené ve sklovitém stavu; nad ním se stávají gumovými. Tg výrazně klesá v přítomnosti absorbované vlhkosti – až na přibližně 0 °C nebo níže při plném nasycení – protože voda plastifikuje amorfní domény.
• Teplota odklonu tepla (HDT): PA6 si zachovává významnou tuhost až do blízkosti svého bodu tání, protože krystalická fáze působí jako fyzikální síť zesíťování nad Tg. To kontrastuje s plně amorfními polymery, které nad svou Tg rychle ztrácejí tuhost. HDT nevyztuženého PA6 za standardních testovacích podmínek je typicky v rozmezí 55–65 °C; s vyztužením skelnými vlákny stoupá na 200 °C nebo více.
• Brill přechod: PA6 také prochází přechodem v pevné fázi nazývaným Brillův přechod při přibližně 160 °C v neomezeném materiálu. Nad touto teplotou přechází monoklinický krystal α-formy směrem k fázi vyšší symetrie s více neuspořádanými vodíkovými vazbami. Tento přechod má důsledky pro okno zpracování a tepelné chování PA6 při zvýšených provozních teplotách.

Jak semikrystalická struktura určuje mechanickou výkonnost PA6

Mechanické chování polyamidu 6 je přímým důsledkem jeho dvoufázové semikrystalické mikrostruktury. Pochopení tohoto spojení pomáhá vysvětlit jeho silné stránky a jeho omezení v inženýrských aplikacích.

Krystalické lamely slouží jako fyzické příčné vazby nebo vyztužující domény, které poskytují tuhost a pevnost. Amorfní řetězce mezi lamelami a kolem nich, zejména interkrystalické spojovací řetězce, které se klenou mezi sousedními lamelami, nesou napětí během deformace a přispívají k houževnatosti a tažnosti. Tato architektura je zodpovědná za charakteristické chování s dvojnásobnou výtěžností pozorované při tahovém testování PA6 při pokojové teplotě: počáteční výtěžek při nízkých deformacích (zhruba 5–10 %) spojený s deformací amorfních domén, následovaný druhým výtěžkem při vyšších deformacích spojených s narušením samotných krystalických lamel.

Vyšší krystalinita v PA6 obecně koreluje s vyšší tuhostí, vyšší pevností v tahu a lepší odolností proti tečení, ale za cenu snížené odolnosti proti nárazu a prodloužení při přetržení. PA6 s nižší krystalinitou – například PA6 vyráběný rychlým chlazením – má tendenci být houževnatější a tažnější. Tento kompromis je klasickým rysem semikrystalických polymerů a dává zpracovatelům a zpracovatelům PA6 značnou volnost k vyladění vlastností pro konkrétní aplikace úpravou krystalinity prostřednictvím podmínek zpracování nebo nukleačních činidel.

Ve srovnání s jeho blízkým příbuzným PA66 (Nylon 6,6) je PA6 za ekvivalentních podmínek zpracování o něco méně krystalický. To dává PA6 poněkud nižší bod tání (~220 °C oproti ~260 °C u PA66), lepší zpracovatelnost při nižších teplotách a mírně lepší rázové vlastnosti, zatímco PA66 nabízí nepatrně lepší tepelnou odolnost a tuhost při zvýšených teplotách. Oba jsou semikrystalické – rozdíl spočívá spíše ve stupni krystalinity a krystalické dokonalosti než v základní krystalické/amorfní povaze materiálů.

Polyamid 6 vs. amorfní polyamidy: Jasný rozdíl

Stojí za to explicitně rozlišovat mezi polyamidem 6 a třídou materiálů známou jako amorfní polyamidy, protože oba patří do rodiny polyamidů, ale mají zásadně odlišné struktury a vlastnosti.

PA6 je, jak je diskutováno v tomto článku, semikrystalický polyamid. Naproti tomu amorfní polyamidy – jako jsou kopolymery PA 6I/6T (kopolymery hexamethylendiaminu s isoftalovou a tereftalovou kyselinou) – jsou konstruovány tak, aby zcela zabránily krystalizaci začleněním nepravidelné molekulární struktury, typicky prostřednictvím kopolymerace s monomery různé geometrie. Isoftalické jednotky v PA 6I/6T například zavádějí smyčky v řetězci, které brání pravidelnému shlukování a potlačují jakýkoli krystalický řád, čímž se získá plně amorfní materiál.

Praktické důsledky tohoto rozdílu jsou značné. Amorfní polyamidy jsou průhledné (protože neexistují žádné krystalické domény pro rozptyl světla), mají nízké smrštění formy a vynikající rozměrovou stabilitu. Postrádají však vysokoteplotní tuhost propůjčenou krystalinitou v PA6 a jejich provozní teplota je omezena spíše teplotou skelného přechodu než teplotou tání. PA6 se svou semikrystalickou strukturou je neprůhledný nebo průsvitný, vykazuje vyšší smrštění formy a má zřetelný bod tání – ale díky krystalické fázi si zachovává tuhost a pevnost vysoko nad svou Tg.

Toto rozlišení je důležité při výběru materiálů. Pro aplikace vyžadující optickou čistotu, úzké rozměrové tolerance a širokou chemickou odolnost v prostředí se střední teplotou mohou být preferovány amorfní polyamidy. Pro konstrukční aplikace vyžadující vysokou tuhost, odolnost proti opotřebení a výkon blízko 200 °C je semikrystalický PA6 vhodnější volbou.

Metody používané k měření krystalinity v PA6

Protože se stupeň krystalinity v polyamidu 6 mění s historií zpracování a přímo ovlivňuje vlastnosti, je jeho přesné měření prakticky důležité. K tomuto účelu se běžně používá několik analytických technik.

• Diferenciální skenovací kalorimetrie (DSC): Nejběžnější metoda. Skupenské teplo tání měřené během tání vzorku PA6 se porovnává s teoretickým skupenským teplem tání 100% krystalického PA6 (přibližně 241 J/g pro a-formu). Poměr udává index krystalinity. Komplikace vznikají, protože PA6 může podstoupit studenou krystalizaci nebo polymorfní přechody během skenování zahřívání DSC, což vyžaduje pečlivou analýzu.
• Širokoúhlý rozptyl rentgenového záření (WAXS): Poskytuje přímou strukturní informaci o přítomných krystalických fázích. Ostré difrakční píky odpovídají krystalickým odrazům; široké halo odpovídá amorfnímu příspěvku. Integrace relativních intenzit umožňuje výpočet indexu krystalinity a identifikaci obsahu fáze α vs. γ.
• Měření hustoty: Protože krystalický a amorfní PA6 mají výrazně odlišné hustoty (1,24 g/cm³ vs. 1,08 g/cm³), měření hustoty vzorku a použití pravidla dvoufázového míchání poskytuje odhad krystalinity. To je jednoduché, ale méně přesné než DSC nebo WAXS.
• FTIR spektroskopie: Infračervené absorpční pásy spojené se specifickými krystalickými fázemi umožňují semikvantitativní analýzu. Pro PA6 se k rozlišení a kvantifikaci obsahu krystalické fáze a a y používají charakteristické absorpční pásy při 974 cm-1, 1030 cm-1 a 1073 cm-1.

Každá technika má své silné stránky, omezení a předpoklady. Pro rutinní kontrolu kvality je DSC nejrozšířenější díky své rychlosti a dostupnosti. Pro podrobnou strukturní charakterizaci – zvláště když záleží na relativních poměrech fází α a γ – poskytuje WAXS v kombinaci s DSC nejúplnější obraz.

Praktické důsledky pro návrh, zpracování a výběr materiálu

Pro inženýry a selektory materiálů má pochopení, že polyamid 6 je semikrystalický – spíše než jeho pouhé označování jako „krystalický“ nebo „amorfní“, přímé a konkrétní důsledky pro to, jak by měly být komponenty navrhovány, zpracovávány a používány.

Za prvé, díly PA6 pokračují v pomalé krystalizaci poté, co opustí formu. Tato krystalizace po formování způsobuje rozměrové změny – typicky smrštění – které mohou ovlivnit lícování a funkci součásti. Vysoce přesné komponenty PA6 často vyžadují protokoly řízeného žíhání nebo kondicionování k dokončení krystalizace v kontrolovaném prostředí před jejich sestavením. Bez tohoto kroku může dojít k rozměrovému posunu v provozu, zejména během prvních několika set hodin používání při zvýšených teplotách.

Za druhé, úprava vlhkosti dílů PA6 je standardní praxí před testováním mechanických vlastností a před použitím v mnoha aplikacích. Čerstvě tvarovaný, suchý PA6 má vlastnosti, které se měřitelně liší od vlhkostí kondicionovaného PA6, protože absorbovaná voda plastifikuje amorfní fázi. Publikované datové listy vlastností pro jakost PA6 obvykle uvádějí hodnoty jak pro stavy suché ve formovaném stavu (DAM), tak pro stavy upravené vlhkostí (obvykle 50% úprava relativní vlhkosti) – a rozdíly mohou být značné. Rázová pevnost a prodloužení při přetržení se zvyšují s absorpcí vlhkosti, zatímco pevnost v tahu, tuhost a tvrdost se snižují.

Za třetí, vyztužení skleněnými vlákny mění krystalizační chování PA6. Skleněná vlákna působí jako heterogenní nukleační místa, která urychlují krystalizaci a posouvají teplotu krystalizace k vyšším hodnotám. Výsledná matrice PA6 v kompozitech plněných sklem má tendenci být více krystalická a jemněji strukturovaná než čistý PA6 za ekvivalentních podmínek chlazení, což přispívá ke zlepšené tuhosti a rozměrové stabilitě sklem vyztužených typů polyamidu 6.

Za čtvrté, volba mezi PA6 a PA66 pro danou aplikaci často spočívá v jemných rozdílech v jejich semikrystalické struktuře. PA66 se svou symetričtější strukturou řetězce a silnější tendencí ke krystalizaci dosahuje mírně vyšší krystalinity a má teplotu tání asi o 40 °C vyšší než PA6. Díky tomu je PA66 vhodnější pro aplikace při teplotách blížících se 200 °C a vyšších. Díky nižší teplotě zpracování, lepší povrchové úpravě a snadnějšímu zpracování (částečně díky nižší rychlosti krystalizace a smrštění) je PA6 preferován pro mnoho přesných vstřikovaných aplikací a pro výrobu vláken.
